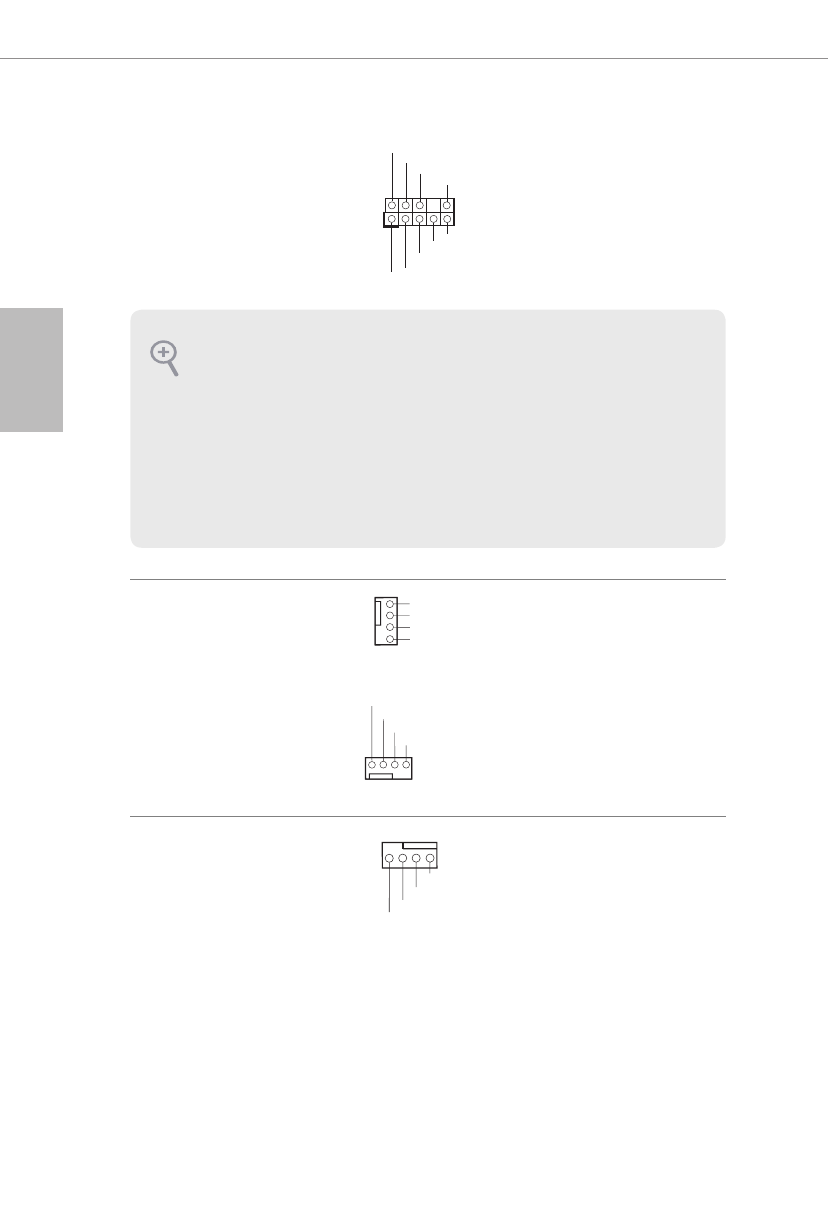

前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 27）
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
本排針適用於連接音訊裝
置至前面板音訊。
機殼／水冷幫浦風扇接頭
(4-pin CHA_FAN1/WP)
（請參閱第 1 頁，編號 28）
(4-pin CHA_FAN2/WP)
（請參閱第 1 頁，編號 21）
(4-pin CHA_FAN3/WP)
（請參閱第 1 頁，編號 22）
GND
CHA_FAN_SPEED
FAN_SPEED_CONTRO
L
FAN_VOLTAGE
1 2 3 4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
本主機板配備三個 4-Pin 水
冷機殼風扇接頭。若您計畫
連接 3-Pin 機殼水冷風扇，
請接至 Pin 1-3。
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁，編號 4）
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
本主機板配備 4-Pin CPU 風
扇（靜音風扇）接頭。若您
計畫連接 3-Pin CPU 風扇，
請接至 Pin 1-3。
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支
援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用
AC’97
音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在
AC’97
音訊面板上
連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
