120
한 국 어

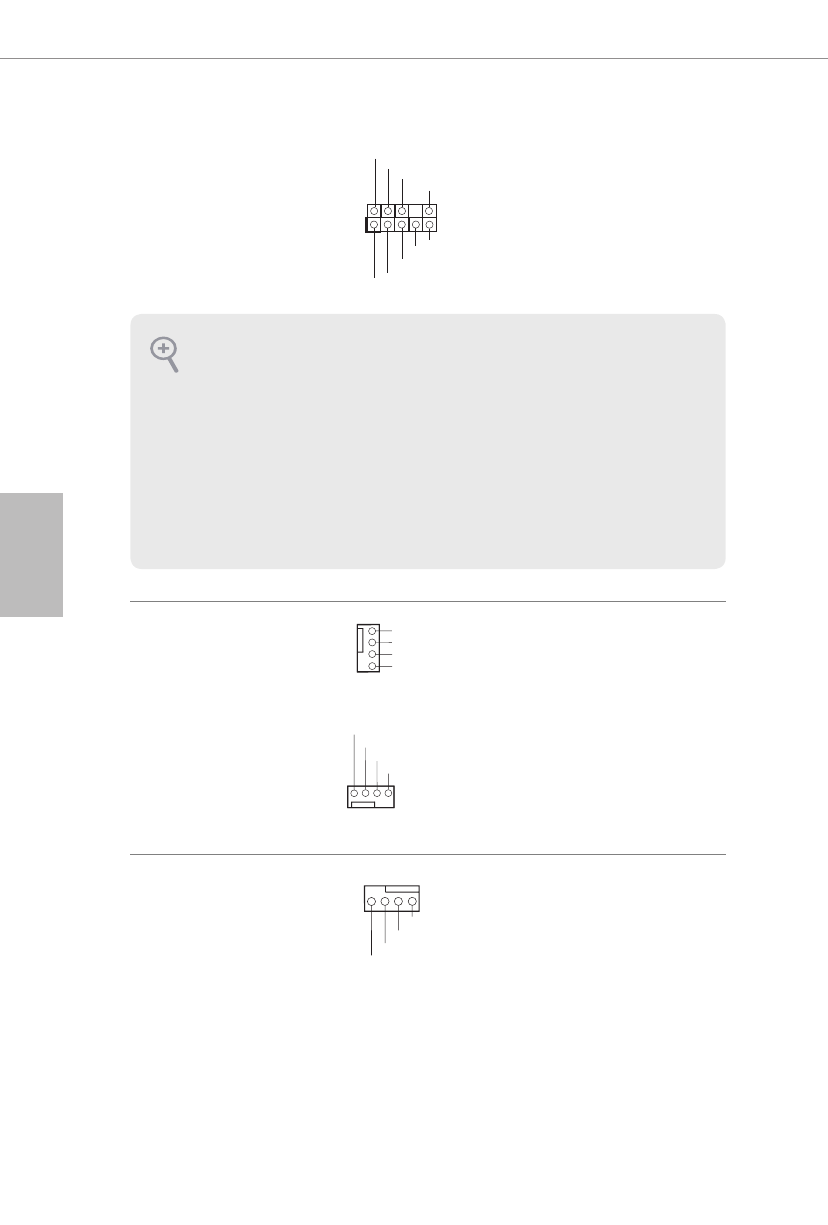

전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 27 번 항목 참조 )
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
이 헤더는 오디오 장치를 전면
오디오 패널에 연결하는 데
사용됩니다 .
섀시 / 워터 펌프 팬 커넥터
(4 핀 CHA_FAN1/WP)
(1 페이지 , 28 번 항목 참조 )
(4 핀 CHA_FAN2/WP)
(1 페이지 , 21 번 항목 참조 )
(4 핀 CHA_FAN3/WP)
(1 페이지 , 22 번 항목 참조 )
GND
CHA_FAN_SPEED
FAN_SPEED_CONTRO
L
FAN_VOLTAGE
1 2 3 4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
이 마더보드에는 4 핀 수랭식
섀시 팬 커넥터 3 개가 탑재되어
있습니다 . 3 핀 CPU 섀시
수냉식 쿨러 팬을 연결하려는
경우 핀 1-3 에 연결하십시오 .
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 4 번 항목 참조 )
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
이 마더보드에는 4 핀 CPU 팬
( 저소음 팬 ) 커넥터가 탑재되어
있습니다 . 3 핀 CPU 팬을
연결하려는 경우 핀 1-3 에
연결하십시오 .
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가
HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을
설치하십시오 .
2. AC’97
오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에
설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 .
AC’97
오디오
패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Recording
Volume( 녹음 볼륨 )”을 조정합니다 .
