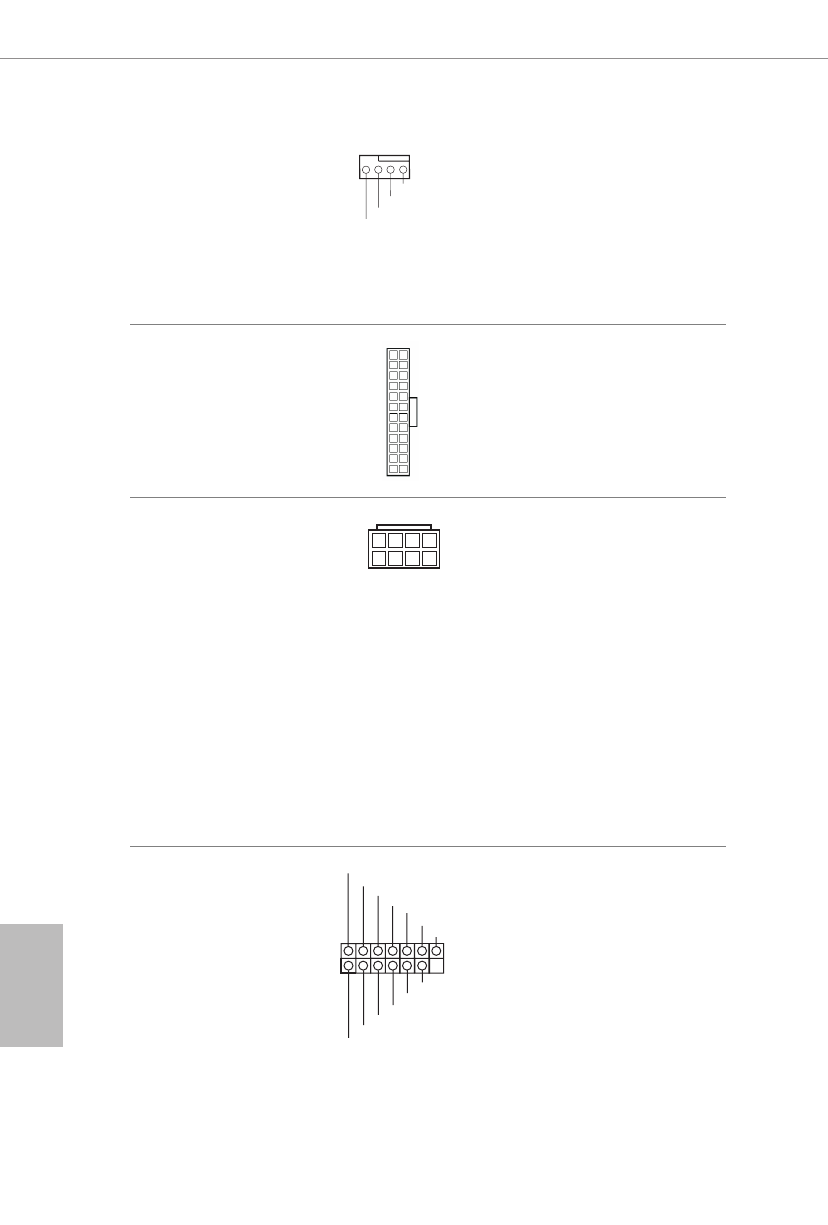

44
Deutsch
CPU-/Wasserpumpen-
Lüfteranschluss
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 5)
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Dieses Motherboard bietet
einen 4-poligen Wasserkühlung-
CPU-Lüfteranschluss. Falls
Sie einen 3-poligen CPU-
Wasserkühlerlüfter anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 8)
12
1
24
13
Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
Bitte schließen Sie es zur Nutzung
eines 20-poligen ATX-Netzteils
entlang Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
4 1
8 5
Dieses Motherboard bietet
einen 8-poligen ATX-12-V-
Netzanschluss. Bitte schließen Sie
es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt 1
und Kontakt 5 an.
*Warnung: Bitte stellen Sie
sicher, dass das Stromkabel
der CPU und nicht das der
Grafikkarte angeschlossen
ist. Schließen Sie das PCIe-
Stromkabel nicht an diesen
Anschluss an.
SPI-TPM-Stiftleiste
(13-polig, SPI_TPM_J1)
(siehe S. 1, Nr. 16)
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Dieser Anschluss unterstützt das
SPI Trusted Platform Module-
(TPM) System, das Schlüssel,
digitale Zertifikate, Kennwörter
und Daten sicher aufbewahren
kann. Ein TPM-System hilft
zudem bei der Stärkung der
Netzwerksicherheit, schützt
digitale Identitäten und
gewährleistet die
Plattformintegrität.
