86

Ру

сский

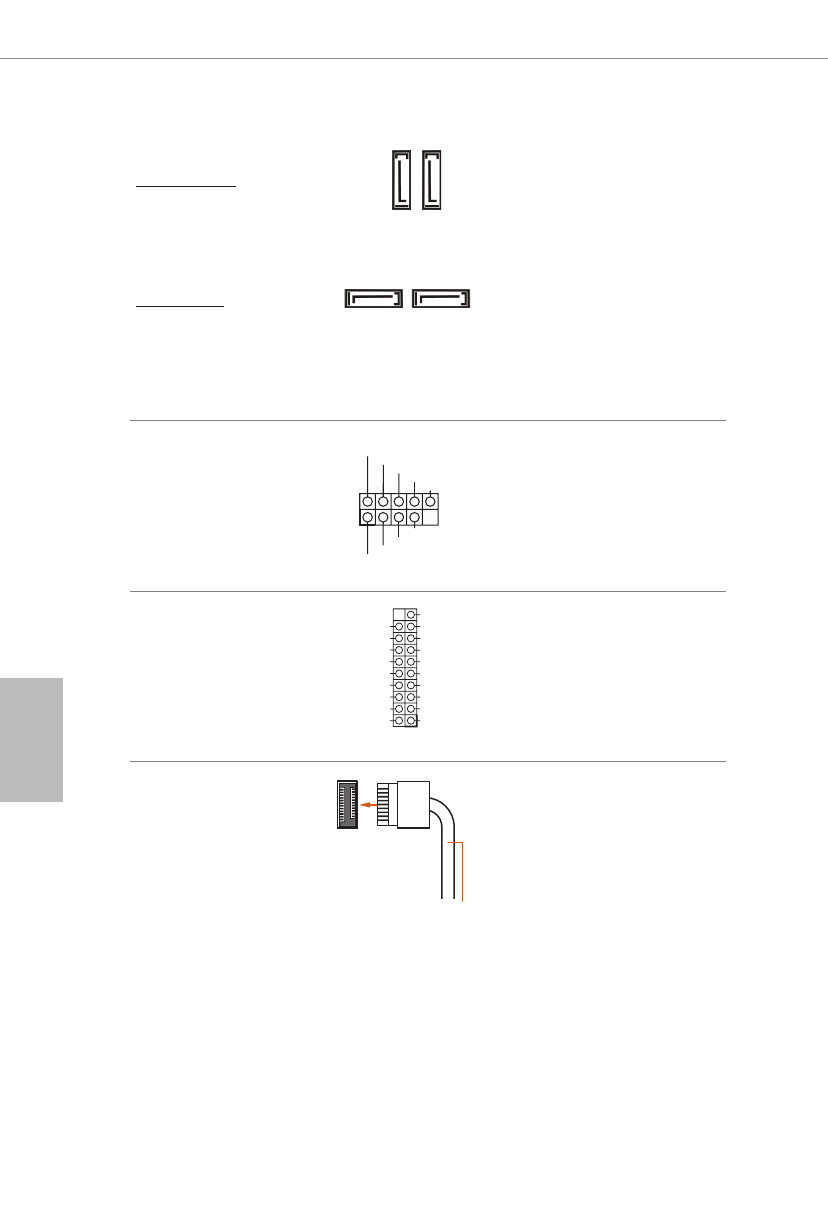

Разъемы Serial ATA3
Вертикальный:
(SATA3_0:
см. стр. 1, № 14)
(SATA3_1:
см. стр. 1, № 15)
Правый угол:
(SATA3_2:
см. стр.1, № 12) (Верхний)
(SATA3_3:
см. стр.1, № 11) (Нижний)

Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гбит/с.
* Если слот M2_2 занят
устройством М.2 типа SATA,
интерфейс SATA3_0 будет
отключен.

Колодки USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 19)
(9-контактная, USB_5_6)
(см. стр. 1, № 18)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

На системной плате имеются
две колодки USB 2.0. Каждая
колодка USB 2.0 поддерживает
два порта.

Колодки USB 3.2 Gen1
(19-контактная,
USB3_5_6)
(см. стр. 1, № 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

На системной плате имеется
одна колодка USB 3.2 Gen1.
Эта колодка USB 3.2 Gen1
поддерживает два порта.

Колодка для порта
USB 3.2 Gen1 Type C на
передней панели
(20 контактов,
F_USB3_TC_1)
(см. стр. 1, № 10)

USB Type-C Cable

На материнской плате
предусмотрена одна колодка
для порта USB 3.2 Gen1 Type C
на передней панели. Эта
колодка используется для
подключения модуля USB 3.2
Gen1 с дополнительными
портами USB 3.2 Gen1.

SATA3_1 SATA3_0

SA

TA3_3

SA

TA3_2

Характеристики
