153

B660M Pro RS

繁體中文

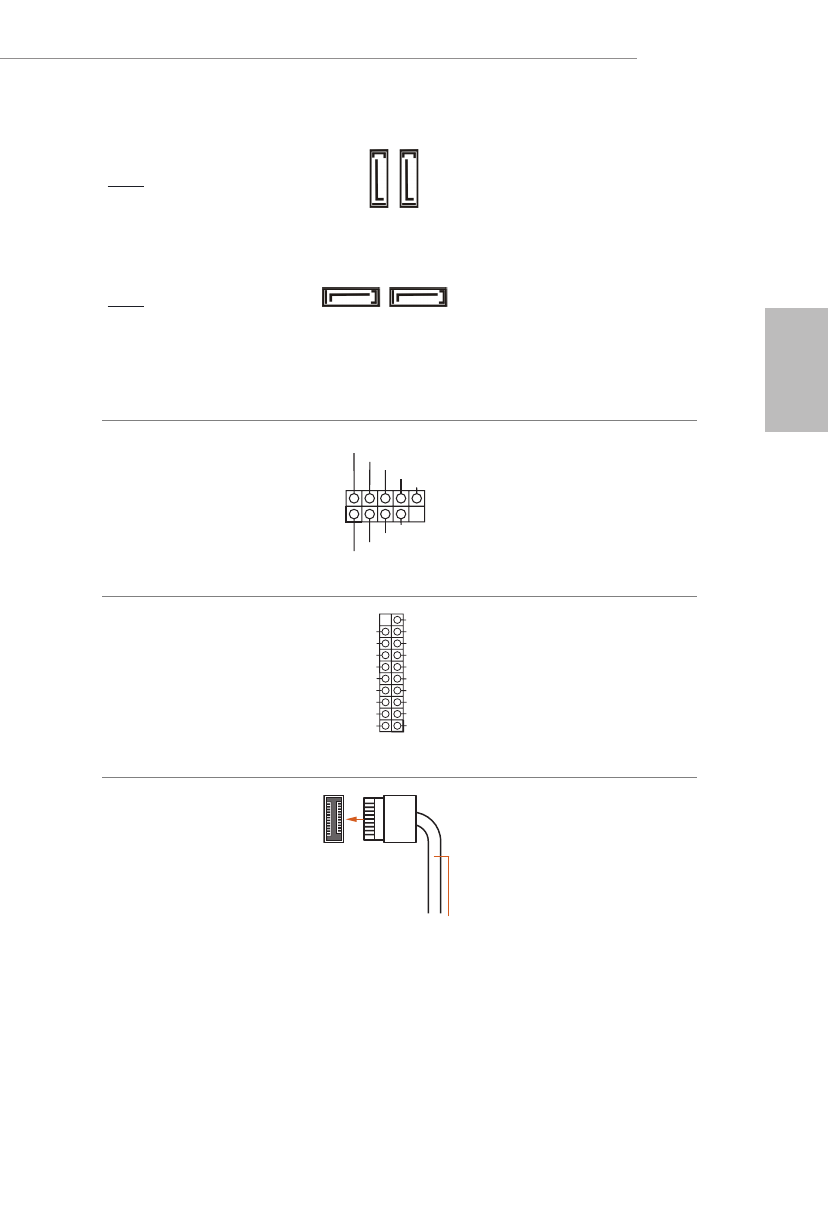

Serial ATA3 接頭

垂直

:

（SATA3_0:

請參閱第 1 頁，編號 14）

（SATA3_1:
請參閱第 1 頁，編號 15）

直角

:

（SATA3_2:

請參閱第 1 頁，編號 12）（上）

（SATA3_3:

請參閱第 1 頁，編號 11）（下）

這四組 SATA3 接頭皆支援

內部儲存裝置的 SATA 資料

纜線，最高可達 6.0 Gb/s 資料

傳輸率。

* 若 M2_2 為 SATA 類型的
M.2 裝置佔用，將會停用

SATA3_0。

USB 2.0 排針

(9-pin USB_3_4)

（請參閱第 1 頁，編號 19）

(9-pin USB_5_6)

（請參閱第 1 頁，編號 18）

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

本主機板上含有兩組 USB 2.0

排針。各 USB 2.0 排針皆可支

援兩個連接埠。

USB 3.2 Gen1 排針

(19-pin USB3_5_6)

（請參閱第 1 頁，編號 9）

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

此主機板上有一個 USB 3.2

Gen1 排針。此 USB 3.2 Gen1

排針皆可支援兩個連接埠。

前面板 C 類型 USB 3.2

Gen1 排針

(20-pin F_USB3_TC_1)

（請參閱第 1 頁，編號 10）

USB Type-C Cable

本主機板具有一個前面板 C

類型 USB 3.2 Gen1 排針。此

排針用於連接 USB 3.2 Gen1

模組，以提供額外的 USB 3.2

Gen1 連接埠。

SATA3_1 SATA3_0

SA

TA3_3

SA

TA3_2
