75

B660M Pro RS

Español

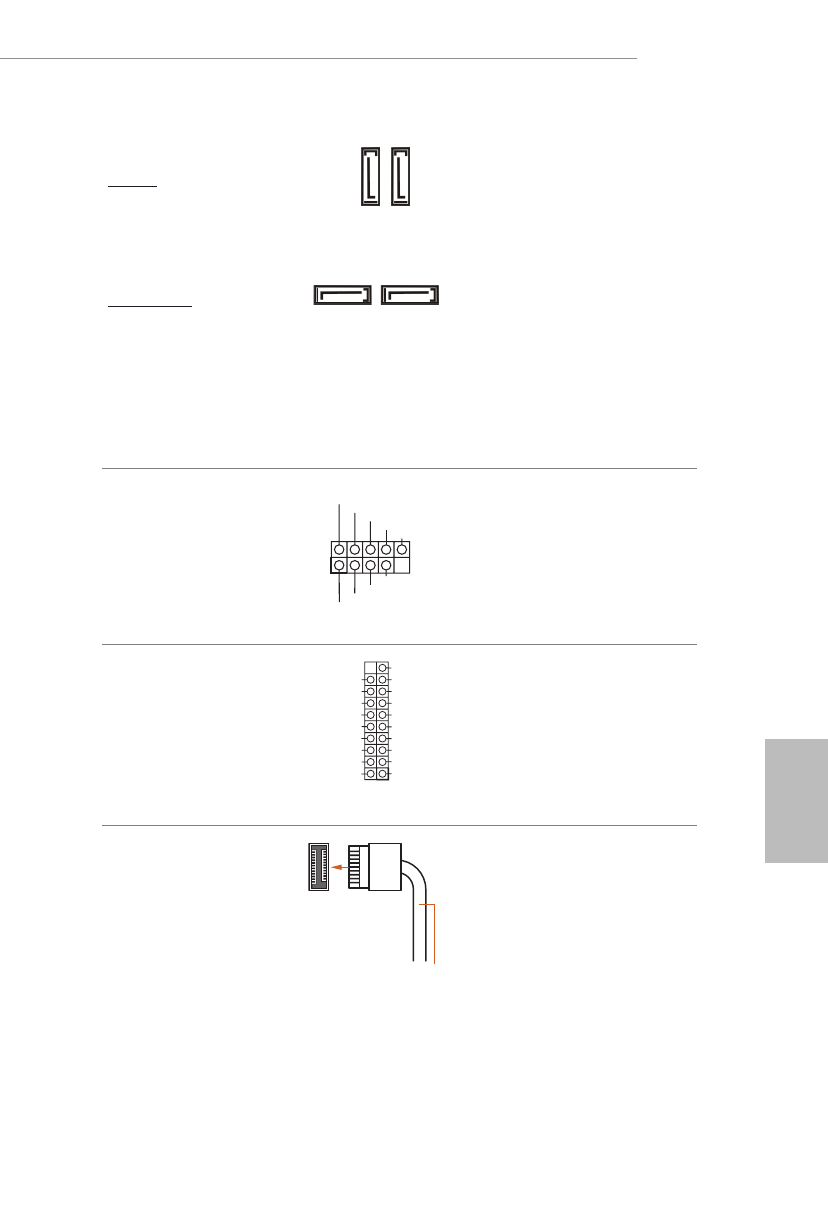

Conectores Serie ATA3
Vertical:
(SATA3_0:
consulte la pág.1, nº 14)
(SATA3_1:
consulte la pág.1, nº 15)
Ángulo recto:
(SATA3_2:
consulte la pág. 1, nº 12)
(Superior)
(SATA3_3:
consulte la pág. 1, nº 11)
(Inferior)

SATA3_1 SATA3_0

SA

TA3_3

SA

TA3_2

Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.
* Si M2_2 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_0 se deshabilitará.

Cabezales USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 19)
(USB_5_6 de 9 contactos)
(consulte la pág. 1, nº 18)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Hay dos bases de conexiones
USB 2.0 en esta placa base. Cada
cabezal USB 2.0 admite dos
puertos.

Cabezal USB 3.2 Gen1
(USB3_5_6 de
19 contactos)
(consulte la pág. 1, nº 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Esta placa base tiene otra base de
conexiones USB 3.2 Gen1. Esta
base de conexiones USB 3.2 Gen1
admite dos puertos.

Base de conexiones
USB 3.2 Gen1 de tipo C
en el panel frontal
(F_USB3_TC_1 de
20 contactos)
(consulte la pág. 1, nº 10)

USB Type-C Cable

Existe una base de conexiones
USB 3.2 Gen1 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB 3.2
Gen1 para puertos USB 3.2 Gen1
adicionales.
