B660M Pro RS
한 국 어

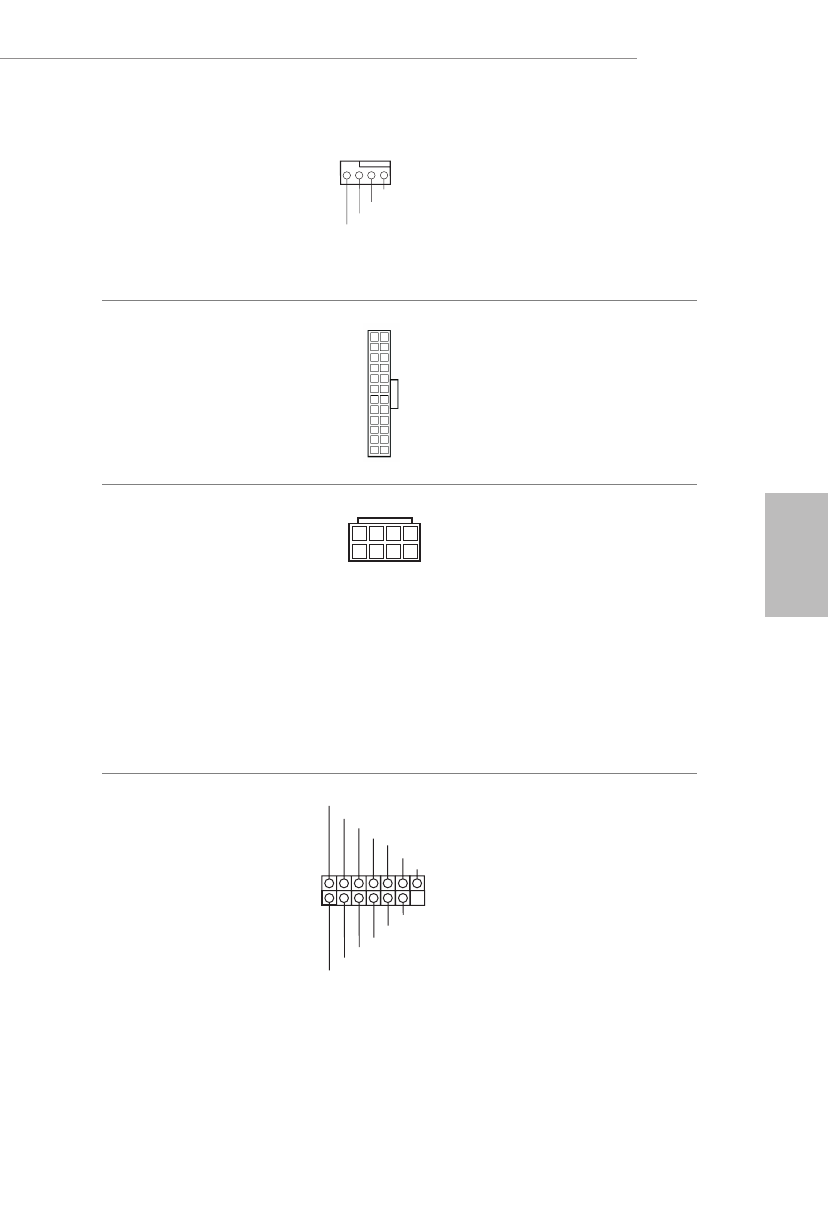

CPU/ 워터 펌프 팬 커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 5 번 항목 참조 )
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식
쿨러 팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 8 번 항목 참조 )
12
1
24
13
이 마더보드에는 24 핀 ATX
전원 커넥터가 탑재되어
있습니다 . 20 핀 ATX
전원공급장치를 사용하려면
핀 1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
4 1
8 5
이 마더보드에는 8 핀 ATX 12V
전원 커넥터가 탑재되어
있습니다 . 4 핀 ATX 전원공급장
치를 사용하려면 핀 1 과 핀 5 을
따라 연결하십시오 .
* 경고 : 연결된 전원 케이블이
그래픽 카드가 아닌 CPU 용인지
확인하십시오 . PCIe 전원
케이블을 이 커넥터에 꽂지
마십시오 .
SPI TPM 헤더
(13 핀 SPI_TPM_J1)
(1 페이지 , 16 번 항목 참조 )
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
이 커넥터는 키 , 디지털 인증서 ,
암호 및 데이터를 안전하게
보관할 수 있는 SPI TPM
(Trusted Platform Module)
시스템을 지원합니다 . TPM
시스템은 네트워크 보안을
강화하고 , 디지털 신원을
보호하며 플랫폼 무결성을
유지합니다 .
