99
B660M Pro RS
Por
tuguês

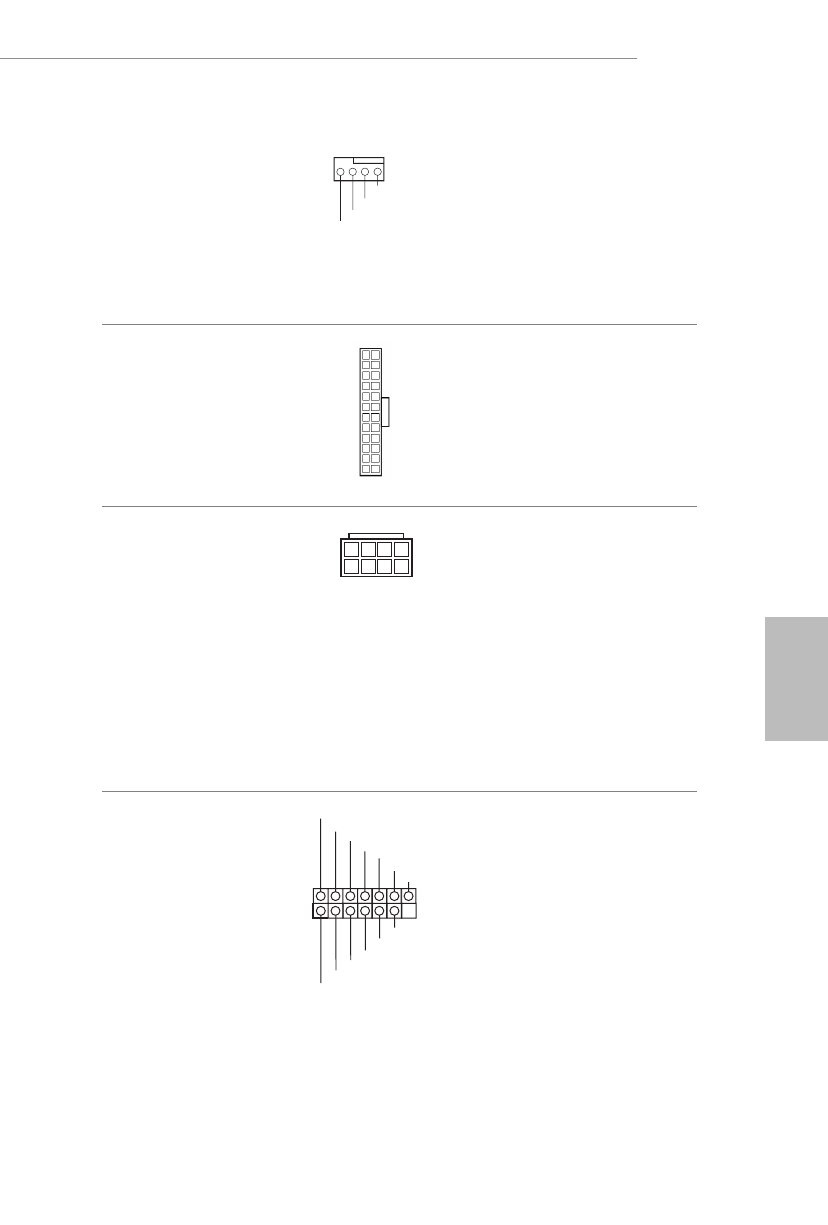

Conector da ventoinha de
bomba de água/CPU
(CPU_FAN2/WP de 4 pinos)
(ver p.1, N.º 5)
Esta placa mãe inclui um
conector de ventilador da CPU
de refrigeração a água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 8)
12
1
24
13
Esta placa-mãe inclui um conector
de alimentação ATX de 24 pinos.
Para utilizar uma fonte de
alimentação ATX de 20 pinos,
introduza-a no Pino 1 e Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)
4 1
8 5
Esta placa-mãe inclui um conector
de alimentação de 12V ATX de
8 pinos. Para utilizar uma fonte
de alimentação ATX de 4 pinos,
introduza-a no Pino 1 e Pino 5.
*Aviso: Certifique-se que o cabo
de força conectado é para o CPU
e não para a placa gráfica. Não
ligue o cabo de força PCIe a este
conector.
Plataforma SPI TPM
(SPI_TPM_J1 de 13 pinos)
(ver p.1, N.º 16)
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Este conector suporta um sistema
com SPI Módulo de Plataforma
Confiável (TPM), que pode
armazenar com segurança chaves,
certificados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
