97

B660M Pro RS

Por

tuguês

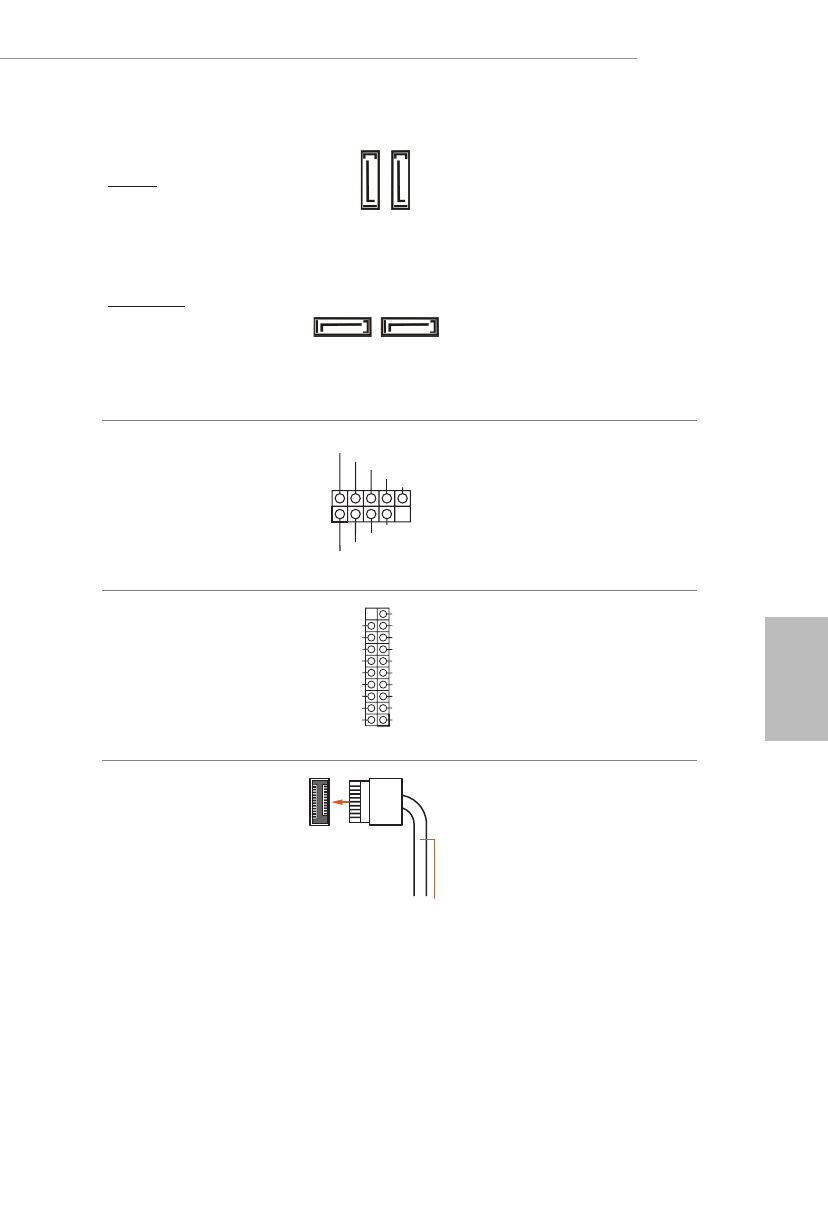

Conectores série ATA3
Vertical:
(SATA3_0:
ver p.1, N.º 14)
(SATA3_1:
ver p.1, N.º 15)
Ângulo reto:
(SATA3_2:
ver p.1, N.º 12) (superior)
(SATA3_3:
ver p.1, N.º 11) (inferior)

Estes quatro conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
* Se M2_2 é ocupado por um
dispositivo tipo M2 SATA,
SATA3_0 será desativado.

Plataformas USB 2.0
(USB_3_4 de 9 pinos)
(ver p.1, N.º 19)
(USB_5_6 de 9 pinos)
(ver p.1, N.º 18)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Há dois cabeçotes USB 2.0 nesta
placa-mãe. Cada suporte USB 2.0
pode suportar duas portas.

Plataforma USB 3.2 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Há um cabeçote USB 3.2 Gen1
nesta placa-mãe. Este suporte
USB 3.2 Gen1 pode suportar duas
portas.

Painel Frontal Cabeçote
USB 3.2 Gen1 Tipo C
(F_USB3_TC_1 de
20 pinos)
(ver p.1, N.º 10)

USB Type-C Cable

Há um Painel Frontal Cabeçote
USB 3.2 Gen1 Tipo C nesta placa
mãe. Este cabeçote é utilizado
para conectar um módulo USB 3.2
Gen1 a portas adicionais USB 3.2
Gen1.

SATA3_1 SATA3_0

SA

TA3_3

SA

TA3_2
