119

B660M Pro RS

한 국 어

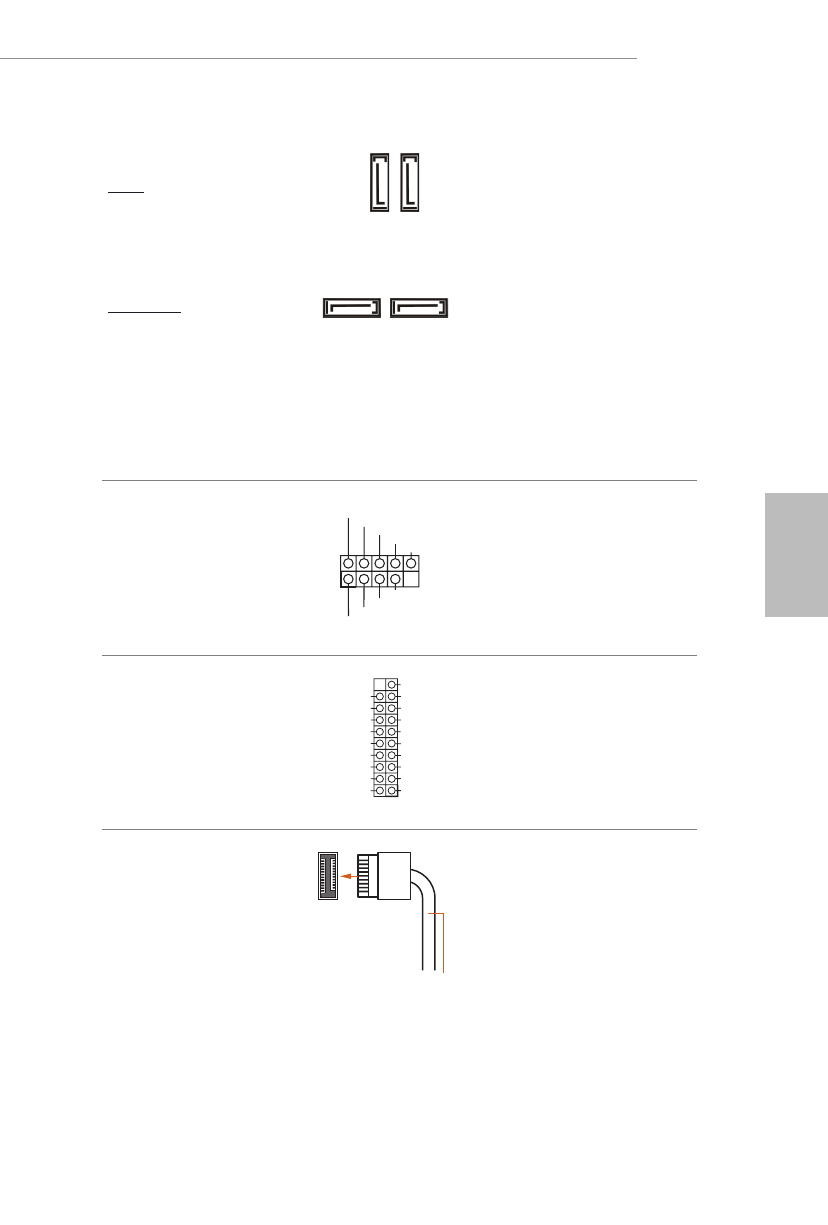

시리얼 ATA3 커넥터
수직

:

(SATA3_0:
1 페이지 , 14 번 항목 참조 )
(SATA3_1:
1 페이지 , 15 번 항목 참조 )
우측 각도

:

(SATA3_2:
1 페이지 , 12 번 항목 참조 )
( 높게 )
(SATA3_3:
1 페이지 , 11 번 항목 참조 )
( 낮게 )

SATA3_1 SATA3_0

SA

TA3_3

SA

TA3_2

이들 네 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블을
지원합니다 .
* SATA- 타입 M.2 장치에서
M2_2 을 사용 중이면 ,
SATA3_0 이 비활성화됩니다 .

USB 2.0 헤더
(9 핀 USB_3_4)
(1 페이지 , 19 번 항목 참조 )
(9 핀 USB_5_6)
(1 페이지 , 18 번 항목 참조 )

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

이 마더보드에는 USB 2.0 헤더
두 개가 있습니다 . 각 USB 2.0
헤더는 포트 두 개를 지원할 수
있습니다 .

USB 3.2 Gen1 헤더
(19 핀 USB3_5_6)
(1 페이지 , 9 번 항목 참조 )

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

이 마더보드에는 하나의 USB 3.2
Gen1 헤더가 있습니다 . 이 USB
3.2 Gen1 헤더는 포트 2 개를
지원할 수 있습니다 .

전면 패널 타입 C USB 3.2
Gen1 헤더
(20 핀 F_USB3_TC_1)
(1 페이지 , 10 번 항목 참조 )

USB Type-C Cable

이 마더보드에는 전면 패널

타입 C USB 3.2 Gen1 헤더 1 개가
있습니다 . 이 헤더는 추가 USB
3.2 Gen1 포트용 USB 3.2 Gen1
모듈을 연결하는 데 사용됩니다 .
