53

B660M Pro RS

Fr

ançais

Français

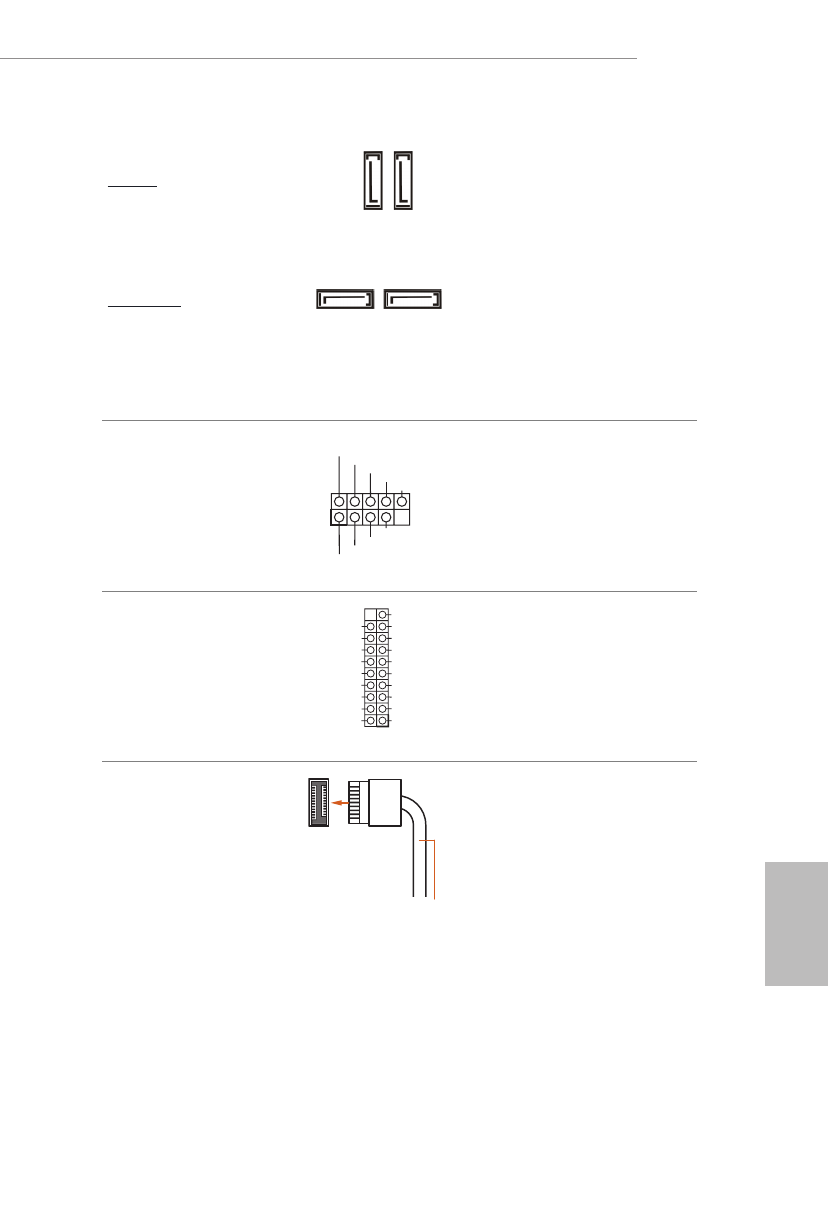

Connecteurs Serial ATA3
Vertical:
(SATA3_0:
voir p.1, No. 14)
(SATA3_1:
voir p.1, No. 15)
Angle droit:
(SATA3_2:
voir p.1, No. 12) (Supérieur)
(SATA3_3:
voir p.1, No. 11) (Inférieur)

Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
* Si M2_2 est occupé par un
périphérique M.2 type SATA,
SATA3_0 est désactivé.

Embases USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 19)
(USB_5_6 à 9 broches)
(voir p.1, No. 18)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Cette carte mère comprend deux
embases USB 2.0. Chaque embase
USB 2.0 peut prendre en charge
deux ports.

Embase USB 3.2 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Cette carte mère comprend une
embase USB 3.2 Gen1. Cette
embase USB 3.2 Gen1 peut
prendre en charge deux ports.

Embase USB 3.2 Gen1
Type C sur panneau avant
(F_USB3_TC_1 à
20 broches)
(voir p.1, No. 10)

USB Type-C Cable

Cette carte mère comprend une
embase USB 3.2 Gen1 Type C sur
le panneau avant. Cette embase
sert à connecter un module
USB 3.2 Gen1 pour des ports
USB 3.2 Gen1 supplémentaires.

SATA3_1 SATA3_0

SA

TA3_3

SA

TA3_2
