42

Deutsch

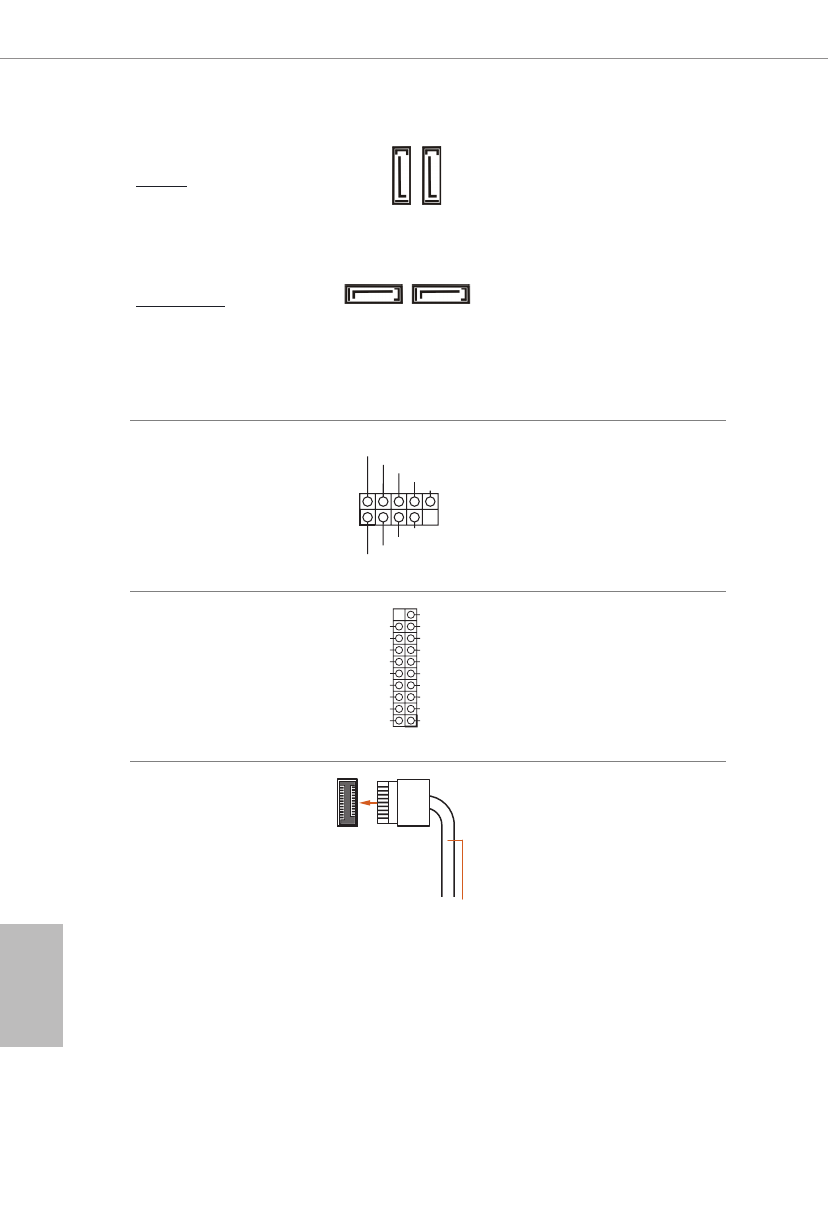

Serial-ATA-III-Anschlüsse
Vertikal:
(SATA3_0:
siehe S. 1, Nr. 14)
(SATA3_1:
siehe S. 1, Nr. 15)
Winkel rechts:
(SATA3_2:
siehe S. 1, Nr. 12) (obere)
(SATA3_3:
siehe S. 1, Nr. 11) (untere)

Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s.
* Wenn M2_2 durch ein SATA-
Typ-M.2-Gerät belegt ist, wird
SATA3_0 deaktiviert.

USB 2.0-Stiftleisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 19)
(9-polig, USB_5_6)
(siehe S. 1, Nr. 18)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Es gibt zwei USB-2.0-Stiftleisten
an diesem Motherboard. Jede
USB 2.0-Stiftleiste kann zwei
Ports unterstützen.

USB 3.2 Gen1-Stiftleiste
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Es gibt eine USB-3.2 Gen1-
Stiftleiste an diesem Motherboard.
Diese USB-3.2-Gen1-Stiftleiste
kann zwei Ports unterstützen.

Type-C-USB-3.2
Gen1-Stiftleiste für die
Frontblende
(20-polig, F_USB3_TC_1)
(siehe S. 1, Nr. 10)

USB Type-C Cable

Es gibt eine Type-C-USB-3.2
Gen1-Stiftleiste für die
Frontblende an diesem
Motherboard. Diese Stiftleiste
dient dem Anschluss eines
USB-3.2 Gen1-Moduls für
zusätzliche USB-3.2 Gen1-Ports.

SATA3_1 SATA3_0

SA

TA3_3

SA

TA3_2
