107

B660M Pro RS

Polsk

i

Polsk
i

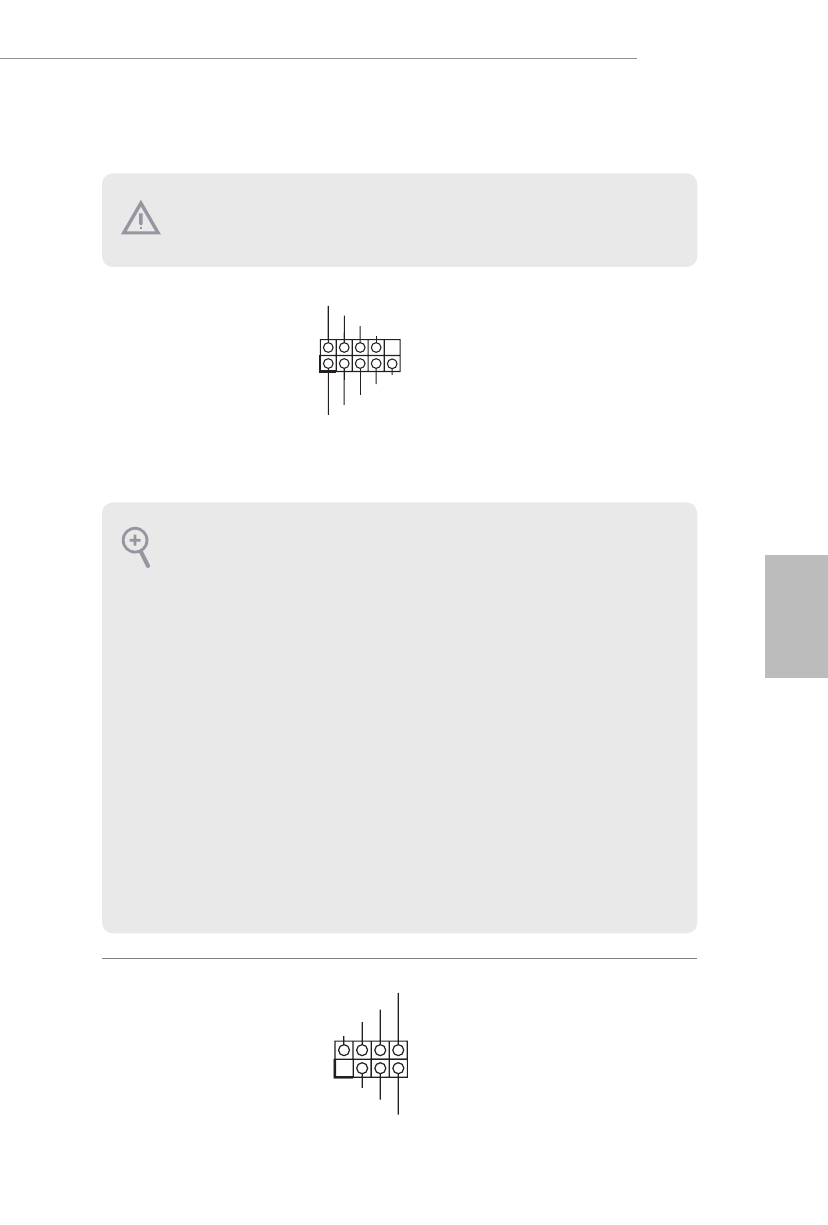

1.4  Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek
nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i
złączami spowoduje trwałe uszkodzenie płyty głównej.

Złącze główkowe na panelu
systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 13)

G N D

R E S E T #

P W R B T N #

P L E D -

P L E D +

G N D

H D L E D -

H D L E D +

1

G N D

Podłącz do tego złącza
główkowego przełącznik
zasilania, przełącznik resetowania
i wskaźnik stanu systemu na
obudowie, zgodnie z pokazanym
poniżej przydziałem pinów. Przed
podłączeniem kabli należy zapisać
pozycję pinów plus i minus.

Złącze główkowe
naruszenia obudowy i
głośnika
(7-pinowe SPK_CI1)
(sprawdź s.1, Nr 20)

1

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY

Podłącz to tego złącza
główkowego naruszenie obudowy
i głośnik obudowy.

PWRBTN (Przełącznik zasilania):

Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować sposób

wyłączania systemu z użyciem przełącznika zasilania.

RESET (Przełącznik resetowania):



Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik

resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie

wykona normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):



Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest

włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie

uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub

wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):



Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda

LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera przede

wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania, diodę LED

aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu przedniego obudowy

do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany przydział przewodów

i przydział pinów.
