54
Fr
ançais
Français

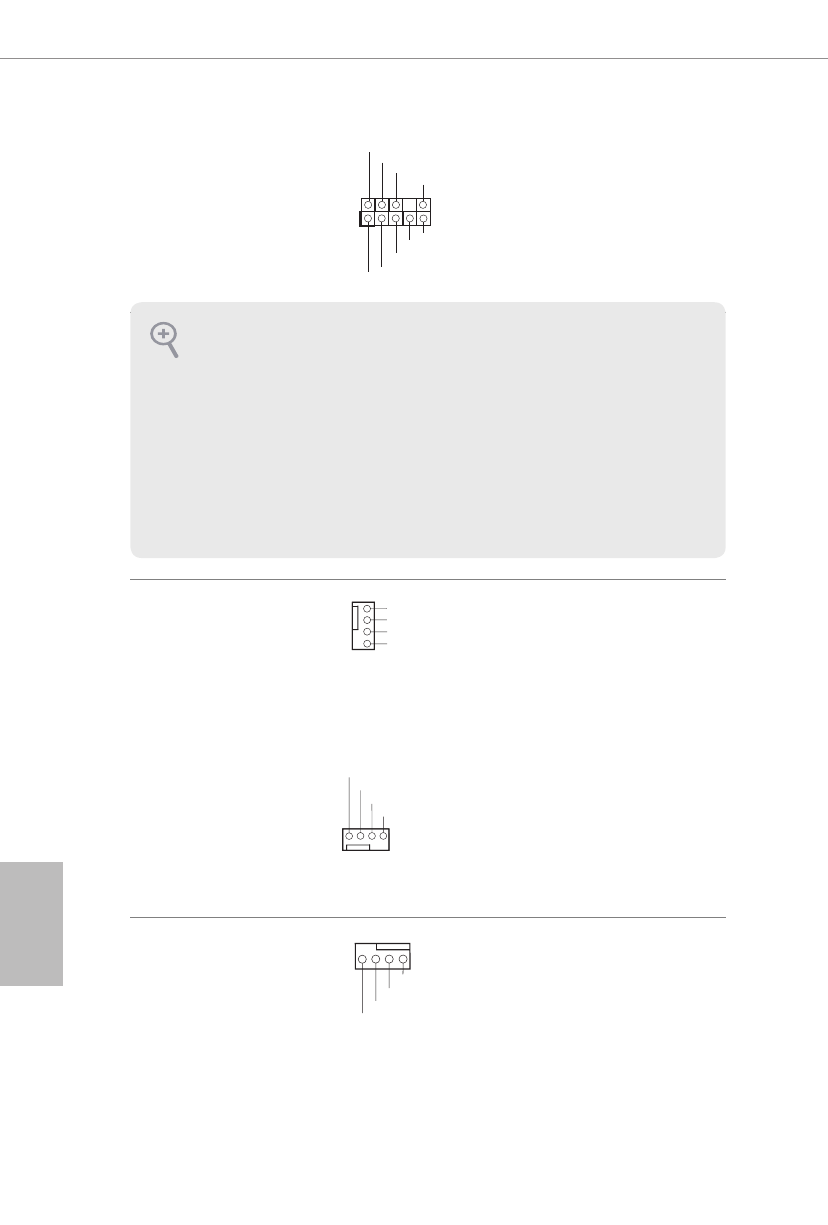

Embase audio du panneau
frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 27)
Cette embase sert au branchement
des appareils audio au panneau
audio frontal.
Connecteurs du
ventilateur de châssis/
pompe à eau
(CHA_FAN1/WP à
4 broches)
(voir p.1, No. 28)
(CHA_FAN2/WP à
4 broches)
(voir p.1, No. 21)
(CHA_FAN3/WP à
4 broches)
(voir p.1, No. 22)
Cette carte mère est dotée de trois
connecteurs pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis à
3 broches, veuillez le brancher sur
la Broche 1-3.
Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 4)
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à
4 broches. Si vous envisagez
de connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.
1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel
du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle
Realtek et réglez le paramètre « Volume d’enregistrement ».
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
GND
CHA_FAN_SPEED
FAN_SPEED_CONTRO
L
FAN_VOLTAGE
1 2 3 4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
