B660M Pro RS
日本語
1.4
オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコ
ネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタに
ジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

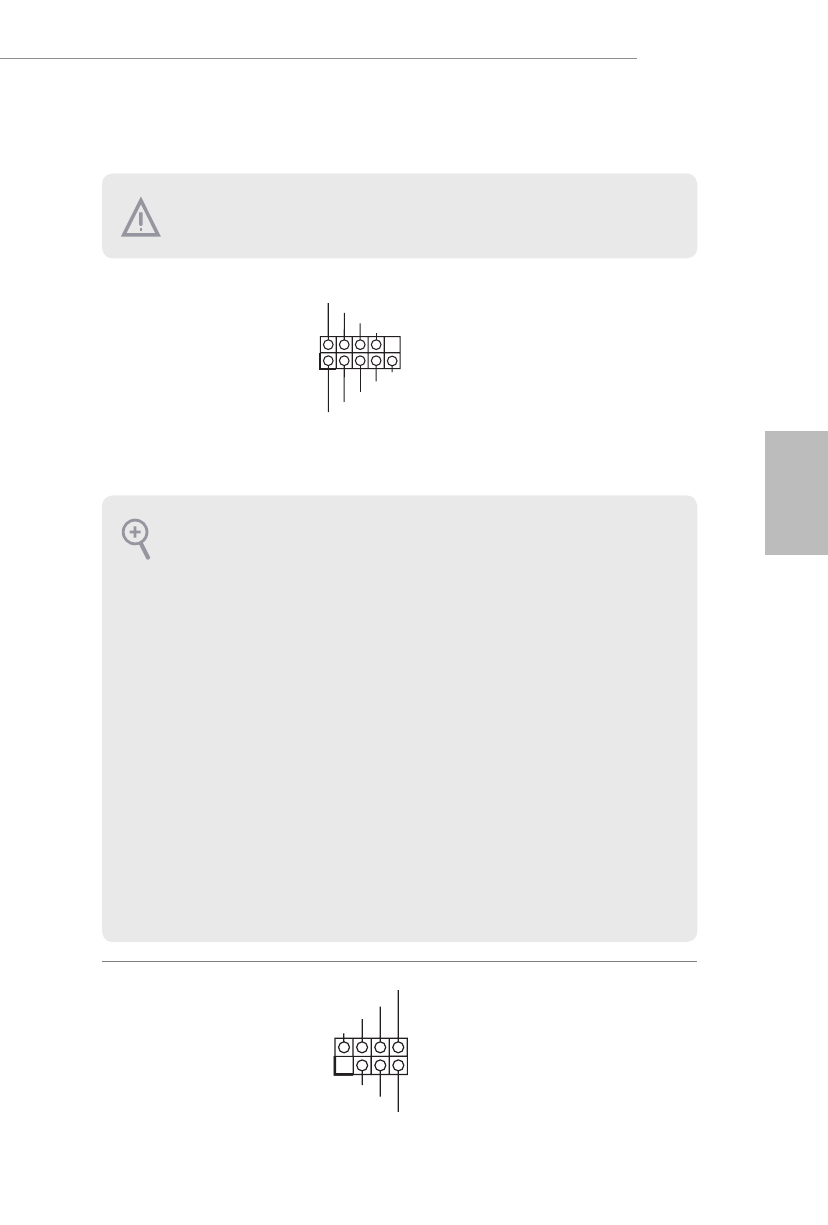

システムパネルヘッダー
（
9
ピン
PANEL1
）
（
p.1
、
No. 13
参照）
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
電源スイッチを接続し、スイッ
チをリセットし、下記のピン
割り当てに従って、シャーシ
のシステムステータス表示ラ
ンプをこのヘッダーにセット
します。ケーブルを接続する
ときには、ピンの＋と－に気
をつけてください。
シャーシイントルージョ
ンとスピーカーヘッダー
（
7
ピン
SPK_CI1
）
（
p.1
、
No. 20
参照）
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
シャーシイントルージョンと
シャーシスピーカーをこの
ヘッダーに接続してください。
PWRBTN
（電源スイッチ）
：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用し
て、システムをオフにする方法を設定できます。
RESET
（リセットスイッチ）
：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターが
フリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押
して、コンピューターを再起動します。
PLED
（システム電源
LED
）
：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。シス
テム稼働中は、
LED
が点灯します。システムが
S1/S3
スリープ状態の場合には、
LED
は点滅を続けます。システムが
S4
スリープ状態または電源オフ（
S5
）のとき
には、
LED
はオフです。
HDLED
（ハードドライブアクティビティ
LED
）
：
シャーシ前面パネルのハードドライブアクティビティ
LED
に接続してください。
ハードドライブのデータを読み取りまたは書き込み中に、
LED
はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源
LED
、ハードドライブ
アクティビティ
LED
、スピーカーなどから構成されます。シャーシの前面パネル
モジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り
当てが正しく合致していることを確かめてください。
