83

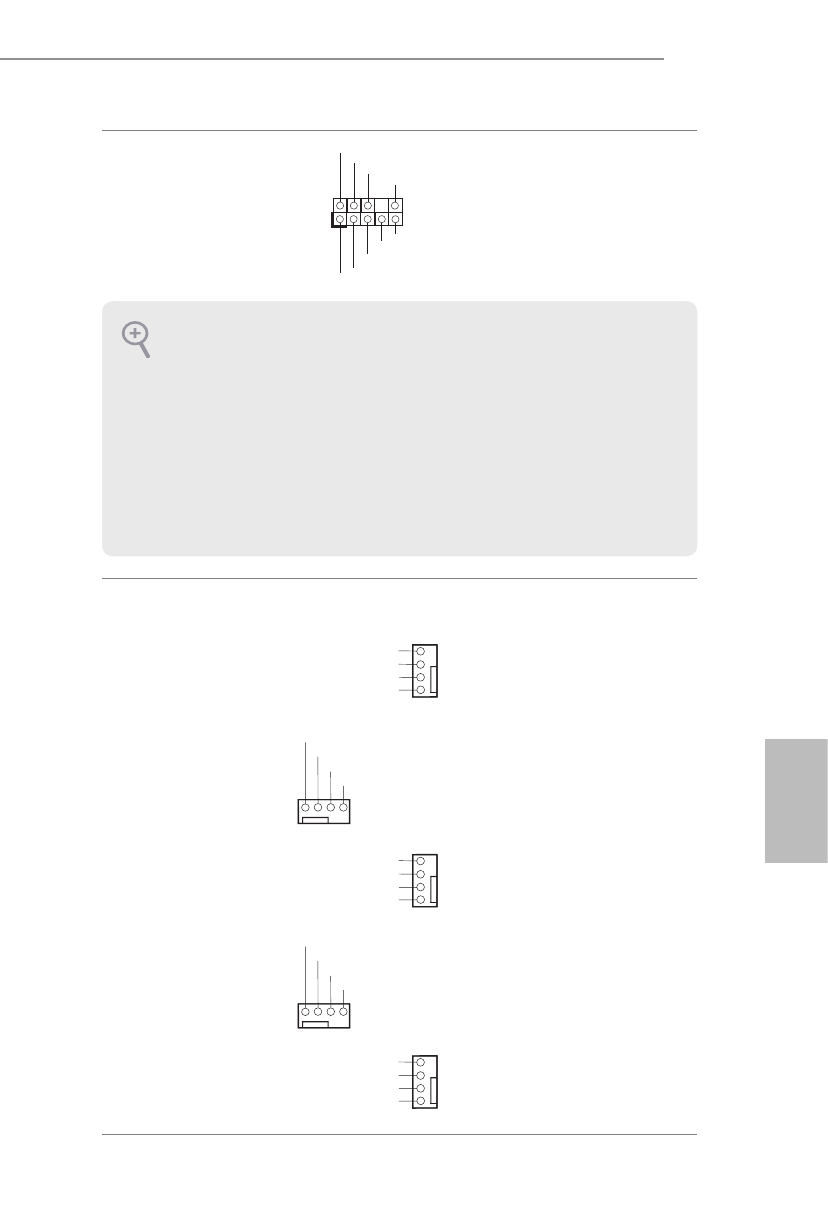

B660 Pro RS
Español
Cabezal de audio del panel
frontal
(HD_AUDIO1 de
9 contactos)
(consulte la pág. 1, nº 30)
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
Conectores del ventilador
de la bomba de agua/chasis
(CHA_FAN1/WP de
4 contactos)
(consulte la pág. 1, nº 31)
(CHA_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 23)
(CHA_FAN3/WP de
4 contactos)
(consulte la pág. 1, nº 12)
(CHA_FAN4/WP de
4 contactos)
(consulte la pág. 1, nº 21)
(CHA_FAN5/WP de
4 contactos)
(consulte la pág. 1, nº 15)
Esta placa base proporciona cinco
conectores para el ventilador del
chasis para refrigeración por agua
de 4 contactos. Si tiene pensando
conectar un ventilador de
disipador por agua del chasis de
3 contactos, conéctelo al contacto
1-3.
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
