142

日本語

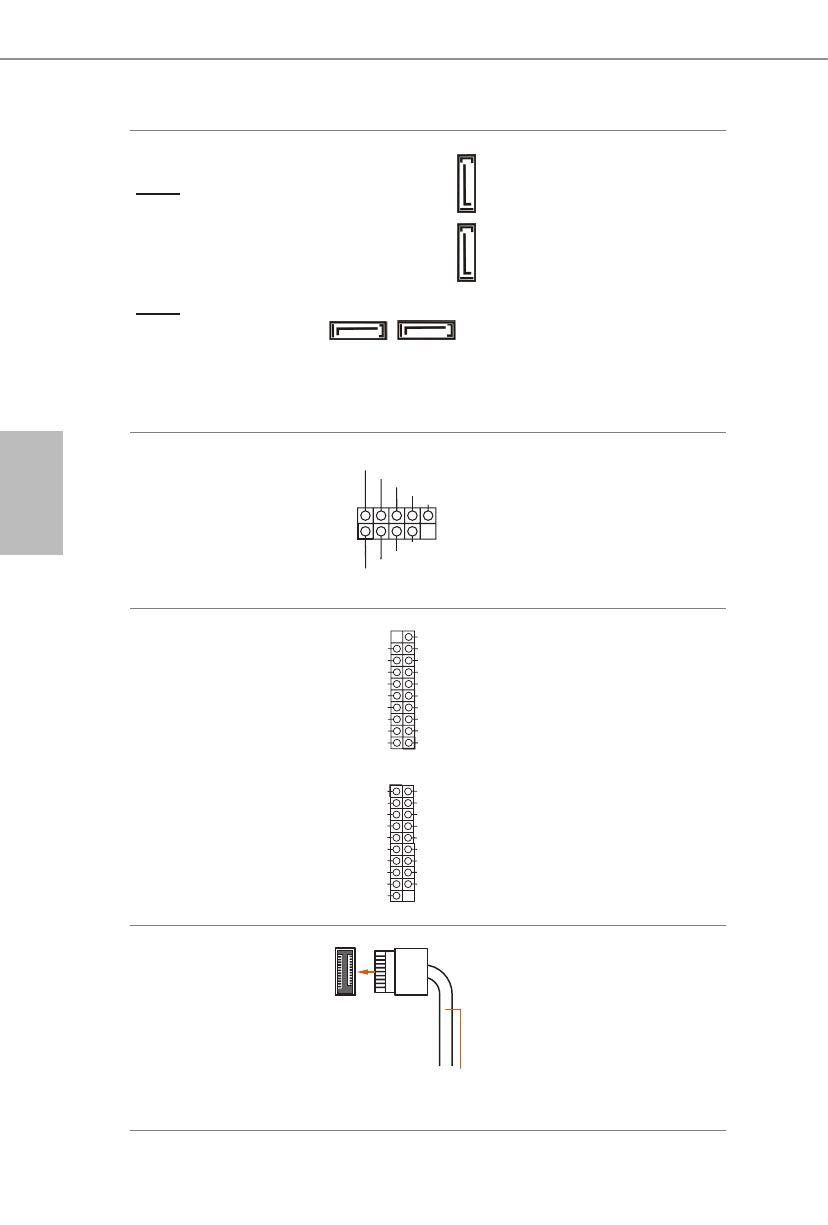

シリアル ATA3 コネクタ

直角 :

（SATA3_2:

p.1、No. 14 参照）

（SATA3_3:

p.1、No. 13 参照）

垂直 :

（SATA3_0:

p.1、No. 20 参照）

（SATA3_1:

p.1、No. 19 参照）

SATA3_0 SATA3_1

SA

TA3_2

SA

TA3_3

これら 4 つの SATA3 コネクター

は、最高 6.0 Gb/s のデータ転送

速度で内部ストレージデバイス

用の SATA データケーブルをサ

ポートします。

* SATA タイプ M.2 デバイスで

M2_2 を使用している場合は、

SATA3_0 は無効になります。

USB 2.0 ヘッダー

（9 ピン USB_3_4）

（p.1、No. 24 参照）

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

このマザーボードには 1 つのヘッ

ダーが装備されています。 この

USB 2.0 ヘッダーは 2 つのポート

をサポートできます。

USB 3.2 Gen1 ヘッダー

（19 ピン USB3_5_6）

（p.1、No. 11 参照）

（19 ピン USB3_7_8）

（p.1、No. 10 参照）

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

このマザーボードには 2 つの

ヘッダーが装備されています。 各

USB 3.2 Gen1 ヘッダーは、2 つの

ポートをサポートできます。

フロントパネルタイプ C

USB 3.2 Gen1 ヘッダー

（20 ピン USB31_TC_1）

（p.1、No. 9 参照）

USB Type-C Cable

このマザーボード上には、1 つの

フロントパネルタイプ C USB 3.2

Gen1 ヘッダーがあります。 この

ヘッダーは、追加 USB 3.2 Gen1

ポート用に USB 3.2 Gen1 モ

ジュールを接続するために使用

されます。
