96
Ру
сский

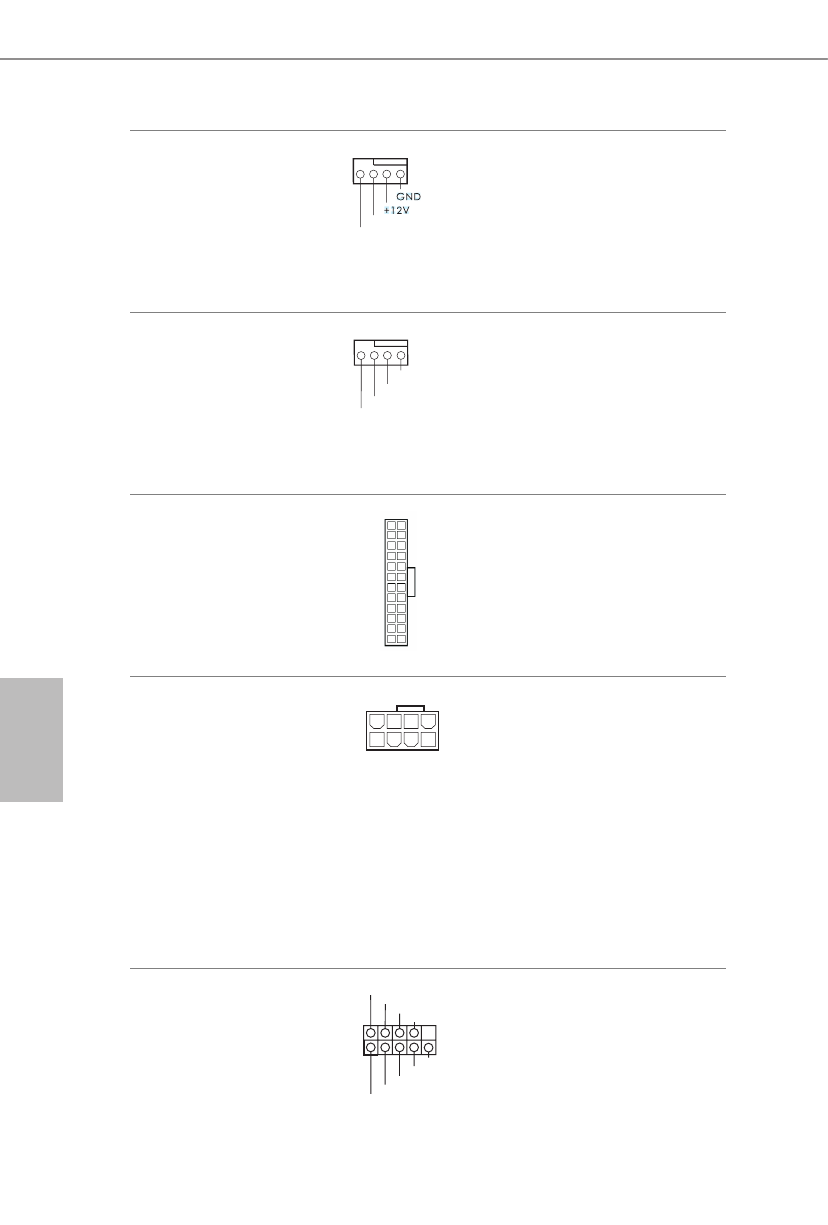

Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 4)
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
4 3 2 1
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора ЦП.
Если вы собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам 1-3.
Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный CPU_
FAN2/WP)
(см. стр. 1, № 5)
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1-3.
Разъем питания АТХ
(24-контакта, ATXPWR1)
(см. стр. 1, № 8)
12
1
24
13
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта 1
и контакта 13.
Разъем питания АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 1)
4 1
8 5
Эта материнская плата снабжена
8-контактным разъемом питания
АТХ 12 В. Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
*Внимание! Убедитесь, что
подключенный кабель питания
предназначен для ЦП, а не для
видеокарты. Не подключайте
кабель питания PCIe к этому
разъему.
Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 25)
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
Колодка COM1 поддерживает
подключение модуля
последовательного порта.
Характеристики
