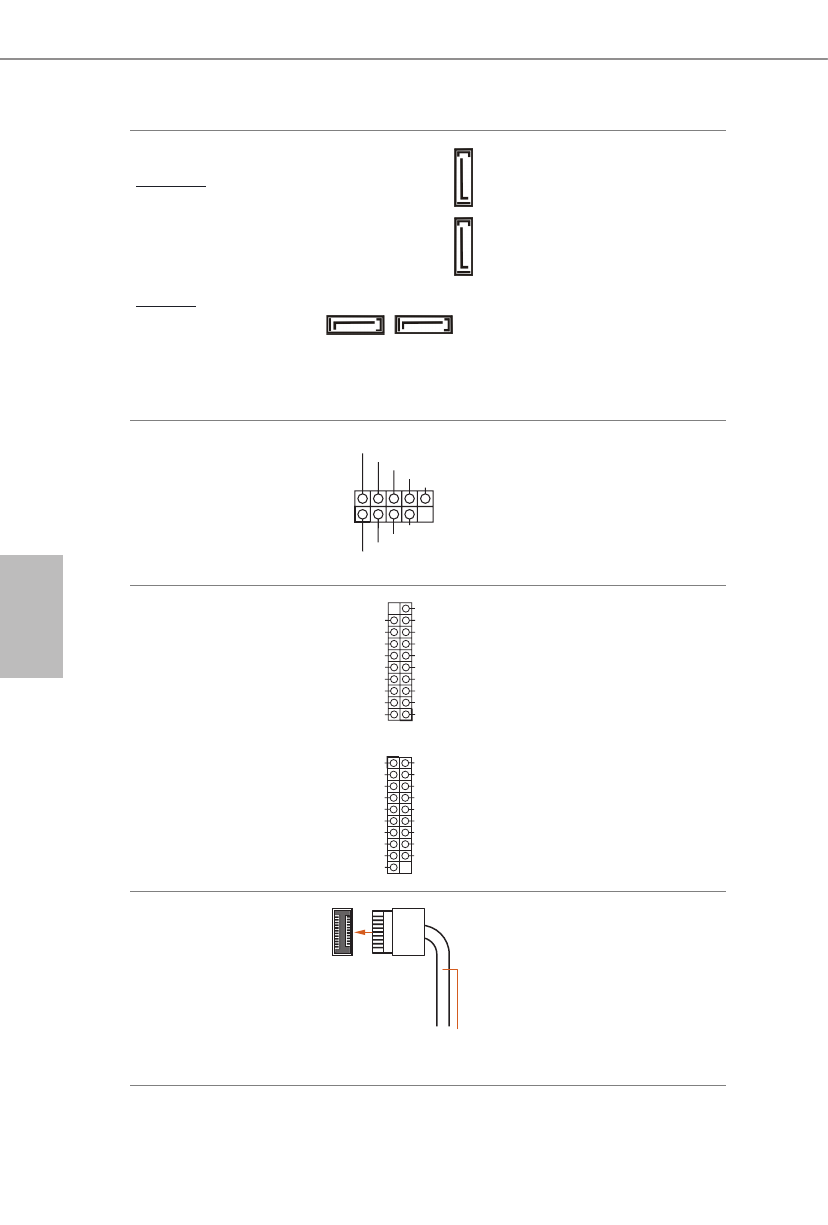

Złącza Serial ATA3
Kąt prosty:
(SATA3_2:
sprawdź s.1, Nr 14)
(SATA3_3:
sprawdź s.1, Nr 13)
Pionowy:
(SATA3_0:
sprawdź s.1, Nr 20)
(SATA3_1:
sprawdź s.1, Nr 19)

SATA3_0 SATA3_1

SA

TA3_2

SA

TA3_3

Te cztery złącza SATA3
obsługują kable danych SATA dla
wewnętrznych urządzeń pamięci z
szybkością transferu danych do
6,0 Gb/s.

* Jeśli gniazdo M2_2 jest zajęte
przez urządzenie M.2 typu SATA,
zostanie wyłączone SATA3_0.

Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 24)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Na tej płycie głównej znajduje
się jedno złącze główkowe.
Złącze główkowe USB 2.0 może
obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 11)

(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 10)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Na tej płycie głównej znajdują się
dwa złącza główkowe. Każde złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.

Złącze główkowe Gen1
USB 3.2 typu C panelu
przedniego
(20-pinowe USB31_TC_1)
(sprawdź s.1, Nr 9)

USB Type-C Cable

Na tej płycie głównej dostępne jest
jedno złącze główkowe Gen1
USB 3.2 typu C panelu przedniego.
To złącze główkowe jest używane
do podłączania modułu USB 3.2
Gen1 dla dodatkowych portów
USB 3.2 Gen1.
