97
B660 Pro RS
Ру
сский

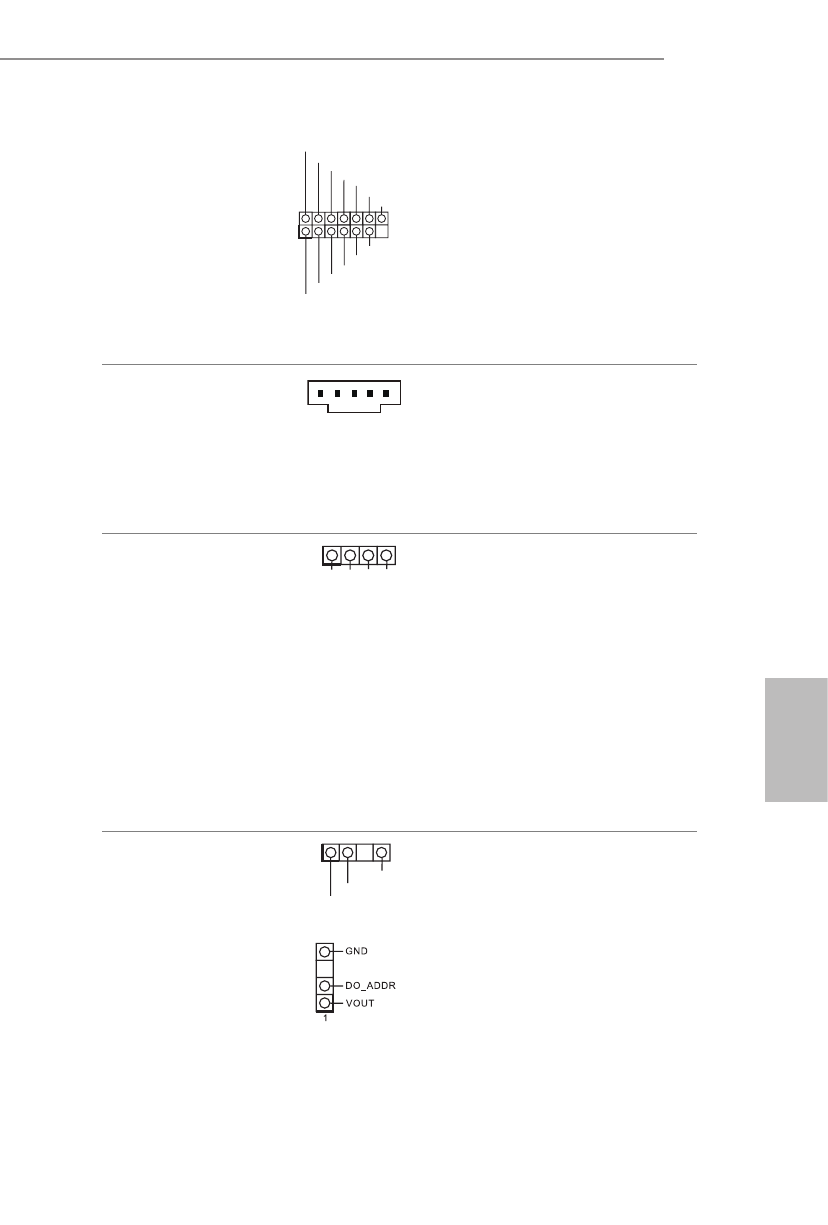

Колодка SPI ТРМ
(13-контактная, SPI_
TPM_J1)
(см. стр. 1, № 17)
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Этот разъем обеспечивает поддержку
системы SPI Trusted Platform
Module (TPM), которая способна
обеспечить надежное хранение
ключей, цифровых сертификатов,
паролей и данных. Система ТРМ
также повышает уровень сетевой
безопасности, защищает цифровые
идентификаторы и обеспечивает
целостность платформы.
Разъем Thunderbolt AIC
(5-контактов, TB1)
(см. стр. 1, № 26)
Подключите плату расширения (AIC)
Thunderbolt™ к разъему Thunderbolt
AIC с помощью интерфейсного GPIO-
кабеля.
*Установите расширительную плату
Thunderbolt™ в слот PCIE3 (слот по
умолчанию).
Колодка светодиодной
RGB-подсветки
(4-контактная,
RGB_LED1)
(см. стр. 1, № 27)
12V G R B
1
Эта колодка RGB-подсветки служит
для подключения удлинительного
кабеля светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.
Внимание! Категорически
запрещается подключать кабель
светодиодной RGB-подсветки с
нарушением полярности, так как это
может привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки см. на
стр. 36.
Колодки адресуемой
светодиодной подсветки
(3-контактная, ADDR_
LED1)
(см. стр. 1, № 28)
(3-контактная, ADDR_
LED2)
(см. стр. 1, № 7)
(3-контактная, ADDR_
LED3)
(см. стр. 1, № 6)
VOUT
DO_ADDR
GND
1
Эта колодка служит для подключения
удлинительного кабеля адресуемой
светодиодной подсветки, которая
позволяет реализовать различные
световые эффекты.
Внимание!
Категорически
запрещается подключать кабель
адресуемой светодиодной подсветки
с нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки см. на
стр. 37.
