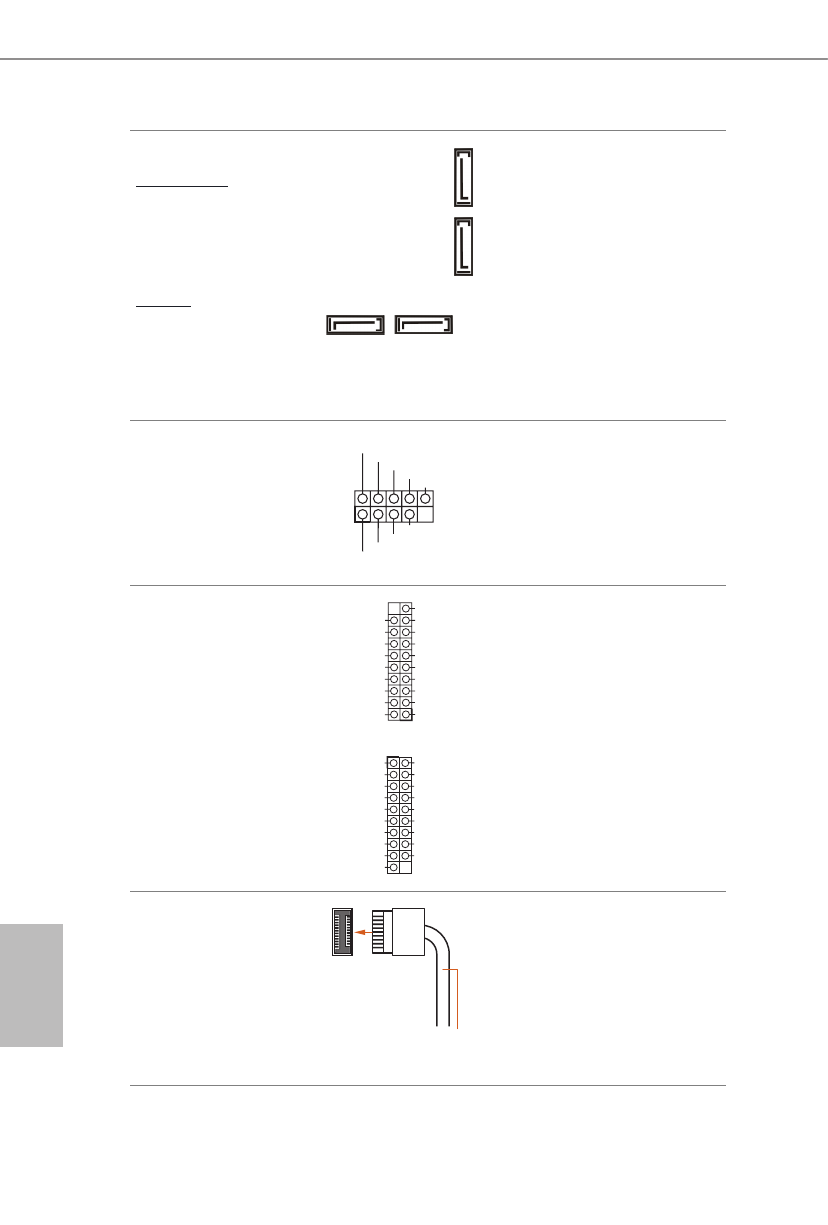

Serial-ATA-III-Anschlüsse
Winkel rechts:
(SATA3_2:
siehe S. 1, Nr. 14)
(SATA3_3:
siehe S. 1, Nr. 13)
Vertikal:
(SATA3_0:
siehe S. 1, Nr. 20)
(SATA3_1:
siehe S. 1, Nr. 19)

SATA3_0 SATA3_1

SA

TA3_2

SA

TA3_3

Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s.

* Wenn M2_2 durch ein SATA-
Typ-M.2-Gerät belegt ist, wird
SATA3_0 deaktiviert.

USB 2.0-Stiftleiste
(9-polig, USB_3_4)
(siehe S. 1, Nr. 24)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Es gibt eine Stiftleiste an diesem
Motherboard. Diese USB 2.0-
Stiftleiste unterstützt zwei Ports.

USB 3.2 Gen1-Stiftleisten
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 11)

(19-polig, USB3_7_8)
(siehe S. 1, Nr. 10)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Es gibt zwei Stiftleisten an diesem
Motherboard. Jede USB 3.2
Gen1-Stiftleiste kann zwei Ports
unterstützen.

Type-C-USB-3.2 Gen1-
Stiftleiste für die
Frontblende
(20-polig, USB31_TC_1)
(siehe S. 1, Nr. 9)

USB Type-C Cable

Es gibt eine Type-C-USB-3.2
Gen1-Stiftleiste für die
Frontblende an diesem
Motherboard. Diese Stiftleiste
dient dem Anschluss eines
USB-3.2 Gen1-Moduls für
zusätzliche USB-3.2 Gen1-Ports.
