144
日本語

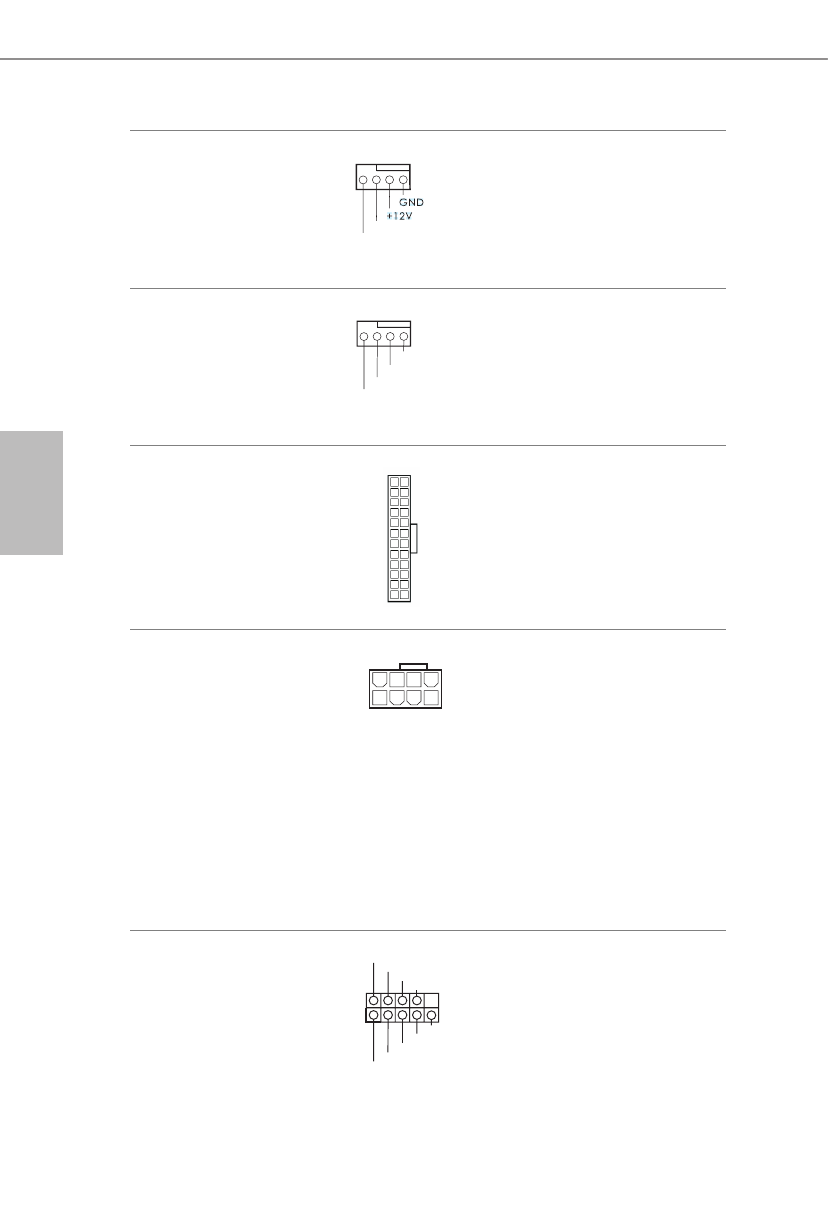

CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、No. 4 参照）
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
4 3 2 1
このマザーボードは 4 ピン CPU
ファン（静音ファン）コネクタが装
備されています。 3ピンのCPUファ
ンを接続する場合には、ピン 1-3
に接続してください。
CPU/ウォーターポンプファ
ンコネクタ
（4 ピン CPU_FAN2/WP）
（p.1、No. 5 参照）
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
このマザーボードは 4 ピン水冷
却 CPU ファンコネクタが装備さ
れています。 3 ピンの CPU 水冷
却ファンを接続する場合には、ピ
ン 1-3 に接続してください。
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、No. 8 参照）
12
1
24
13
このマザーボードは 24 ピン ATX
電源コネクタが装備されていま
す。 20 ピンの ATX 電源を使用す
るには、ピン 1 と 13 に合わせて
接続してください。
ATX 12V 電源コネクタ
（8 ピン ATX12V1）
（p.1、No. 1 参照）
4 1
8 5
このマザーボードは 8 ピン
ATX12V 電源コネクターが装備
されています。 4 ピンの ATX 電
源を使用するには、ピン 1 と 5 に
合わせて接続してください。
* 警告： 接続されている電源ケー
ブルが、グラフィックスカード用で
はなく、CPU 用であることを確
認してください。 PCIe 電源ケー
ブルをこのコネクターに接続し
ないでください。
シリアルポートヘッダー
（9 ピン COM1）
（p.1、No. 25 参照）
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
この COM1 ヘッダーはシリアル
ポートモジュールをサポートしま
す。
