107
B660 Pro RS
Por
tuguês

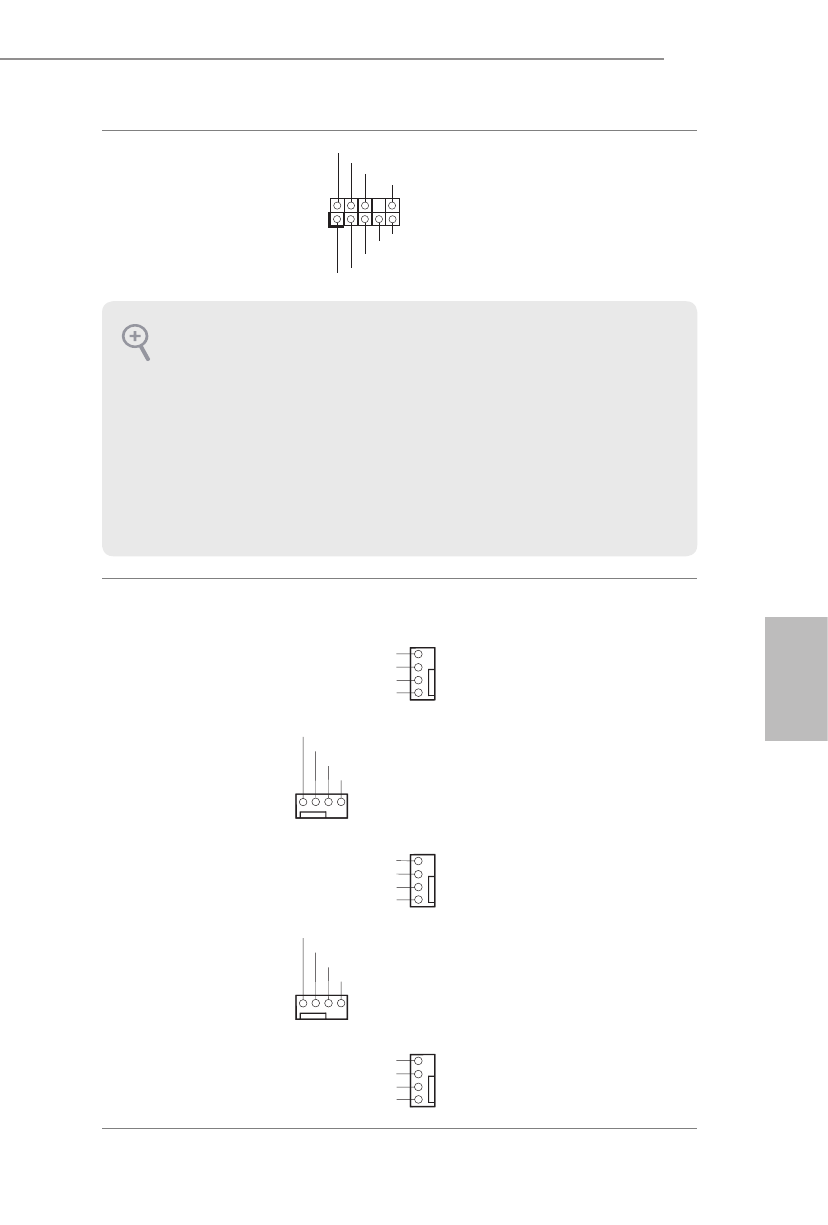

Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 30)
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.
Chassis / Conectores da
ventoinha de bomba de água
(CHA_FAN1/WP de
4 pinos)
(ver p.1, N.º 31)
(CHA_FAN2/WP de
4 pinos)
(ver p.1, N.º 23)
(CHA_FAN3/WP de
4 pinos)
(ver p.1, N.º 12)
(CHA_FAN4/WP de
4 pinos)
(ver p.1, N.º 21)
(CHA_FAN5/WP de
4 pinos)
(ver p.1, N.º 15)
Esta placa mãe fornece conectores
de ventoinha chassi com cinco
4-Pin de resfriamento a água.
Se você pretende conectar um
ventilador de refrigeração a água
de chassis de 3 pinos, por favor,
conecte-o ao Pino 1-3.
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa
ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
