108

Por

tuguês

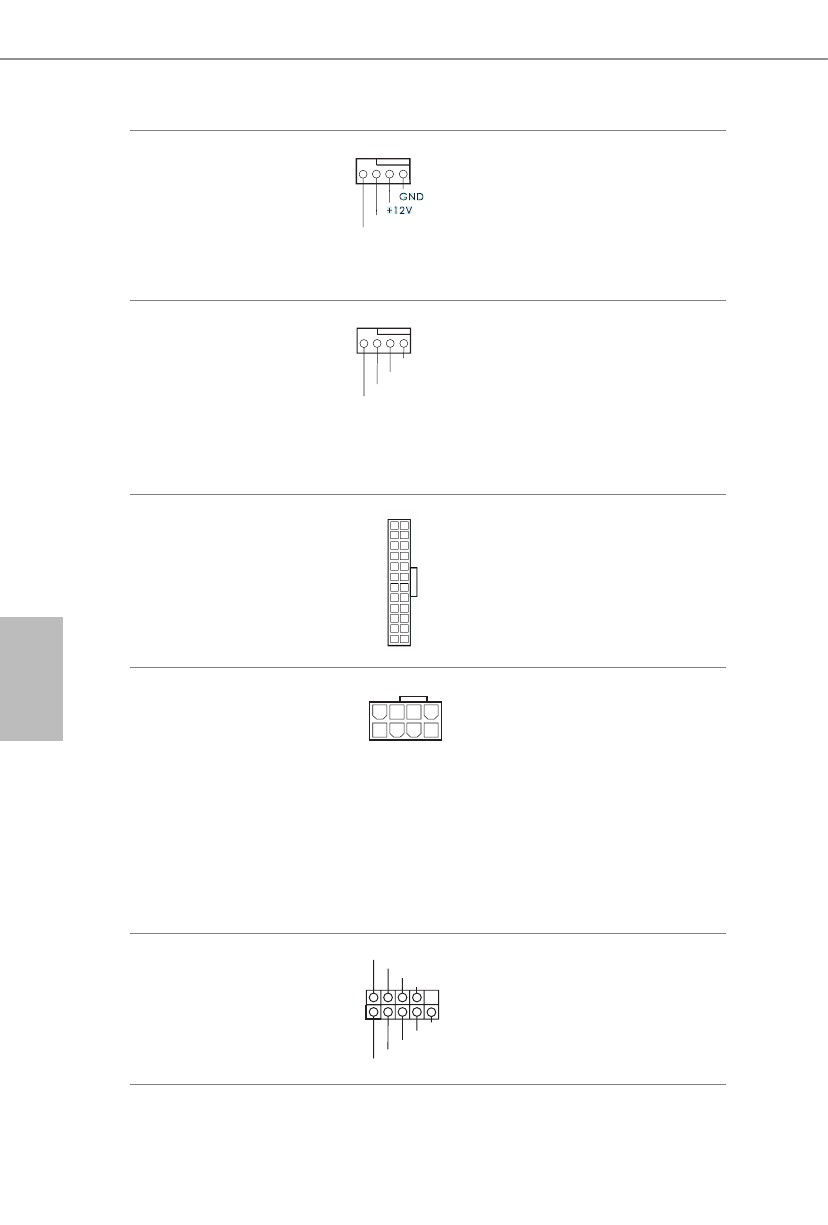

Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 4)

C P U _ FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

4     3     2    1

Esta placa mãe inclui um conector
de ventilador da CPU (Ventilador
silencioso) de 4 pinos. Se você
pretende conectar um ventilador
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.

Conector da ventoinha de
bomba de água/CPU
(CPU_FAN2/WP de
4 pinos)
(ver p.1, N.º 5)

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

Esta placa mãe inclui um
conector de ventilador da CPU
de refrigeração a água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.

Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 8)

12

 1

24

13

Esta placa-mãe inclui um conector
de alimentação ATX de 24
pinos. Para utilizar uma fonte de
alimentação ATX de 20 pinos,
introduza-a no Pino 1 e Pino 13.

Conector de alimentação de
12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)

4                            1

8                            5

Esta placa-mãe inclui um conector
de alimentação de 12V ATX de
8 pinos. Para utilizar uma fonte
de alimentação ATX de 4 pinos,
introduza-a no Pino 1 e Pino 5.

*Aviso: Certifique-se que o cabo
de força conectado é para o CPU
e não para a placa gráfica. Não
ligue o cabo de força PCIe a este
conector.

Suporte da porta serial
(COM1 de 9 pinos)
(ver p.1, N.º 25)

C C T S # 1

R RT S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

Este suporte COM1 recebe um
módulo da porta serial.
