143

B660 Pro RS

日本語

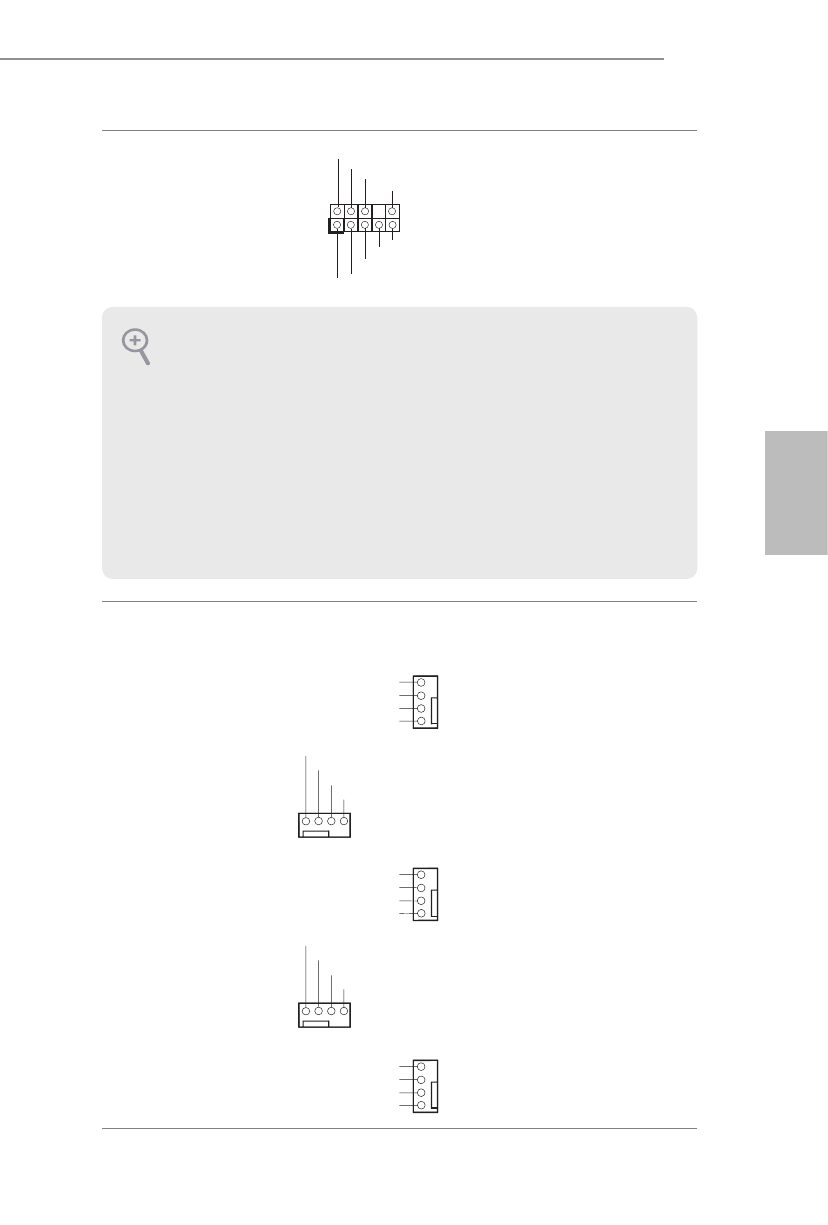

フロントパネルオーディオ

ヘッダー

（9 ピン HD_AUDIO1）

（p.1、No. 30 参照）

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

このヘッダーは、フロントオーディ

オパネルにオーディオデバイスを

接続するためのものです。

シャーシ / ウォーターポン

プファンコネクタ

（4 ピン CHA_FAN1/WP）

（p.1、No. 31 参照）

（4 ピン CHA_FAN2/WP）

（p.1、No. 23 参照）

（4 ピン CHA_FAN3/WP）

（p.1、No. 12 参照）

（4 ピン CHA_FAN4/WP）

（p.1、No. 21 参照）

（4 ピン CHA_FAN5/WP）

（p.1、No. 15 参照）

このマザーボードには 5 つの 4

ピン水冷却 シャーシがコネクタ

用に装備されています。 3 ピンの

シャーシ水冷却ファンを接続する

場合には、ピン 1-3 に接続してく

ださい。

1.

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能
するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。
お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの
指示に従ってください。

2.  AC’97

オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ

ヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。

AC’97

オーディオパネ

ルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」タブで、
「録音音量」を調整してください。

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2
1

1    2    3    4

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2
1

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2
1

1    2    3    4

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE
