한 국 어

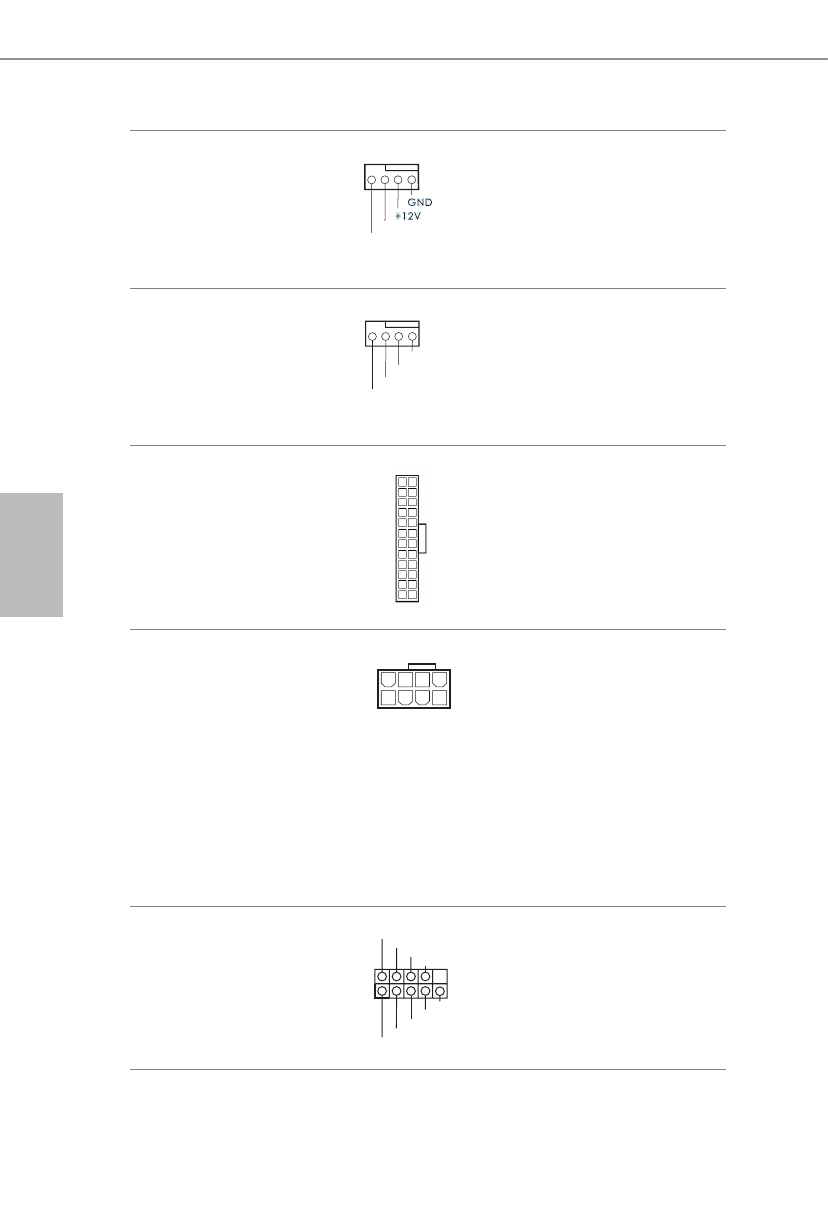

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 4 번 항목 참조 )
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
4 3 2 1
이 마더보드에는 4 핀 CPU 팬
( 저소음 팬 ) 커넥터가 탑재되어
있습니다 . 3 핀 CPU 팬을
연결하려는 경우 핀 1-3 에
연결하십시오 .
CPU/ 워터 펌프 팬 커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 5 번 항목 참조 )
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식
쿨러 팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 8 번 항목 참조 )
12
1
24
13
이 마더보드에는 24 핀 ATX
전원 커넥터가 탑재되어
있습니다 . 20 핀 ATX
전원공급장치를 사용하려면
핀 1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
4 1
8 5
이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 . 4 핀 ATX
전원공급장치를 사용하려면 핀
1 과 핀 5 을 따라 연결하십시오 .
* 경고 : 연결된 전원 케이블이
그래픽 카드가 아닌 CPU 용인지
확인하십시오 . PCIe 전원
케이블을 이 커넥터에 꽂지
마십시오 .
시리얼 포트 헤더
(9 핀 COM1)
(1 페이지 , 25 번 항목 참조 )
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
이 COM1 헤더는 시리얼 포트
모듈을 지원합니다 .
