Français

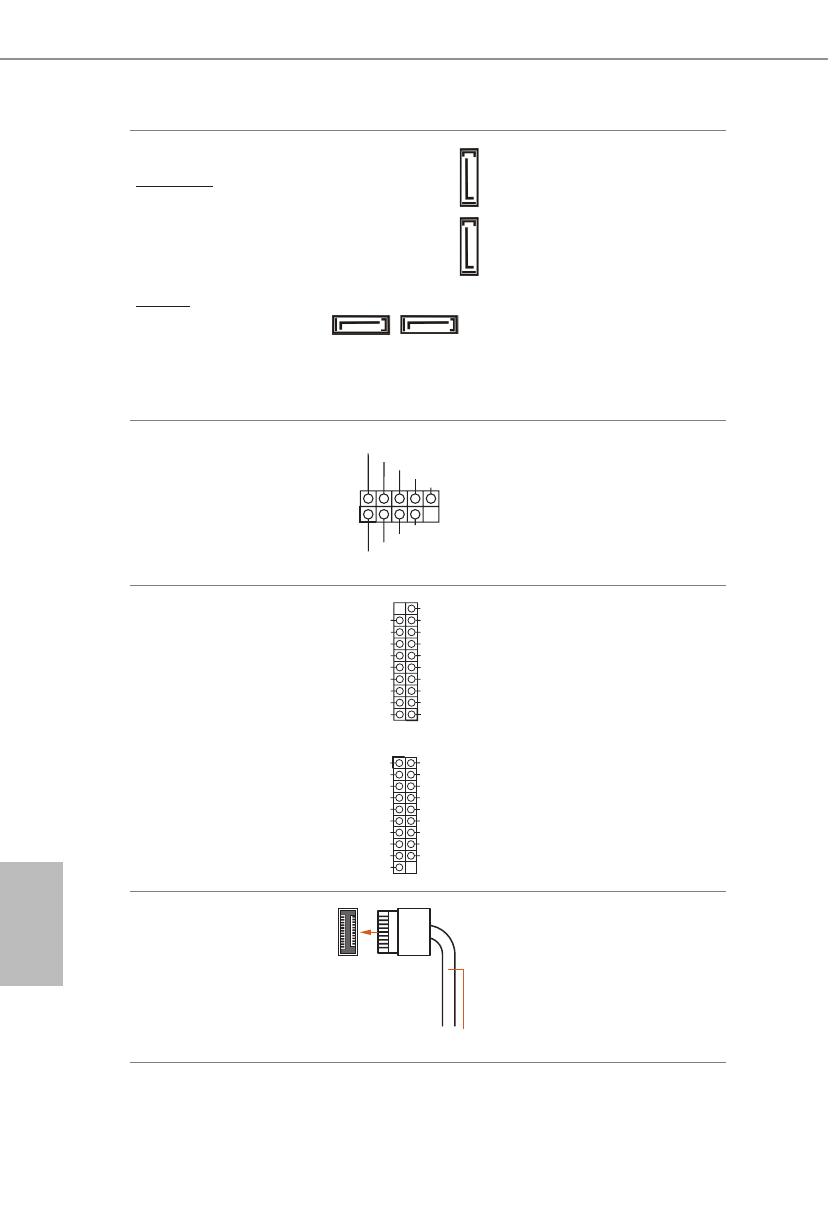

Connecteurs Serial ATA3
Angle droit:
(SATA3_2:
voir p.1, No. 14)
(SATA3_3:
voir p.1, No. 13)
Vertical:
(SATA3_0:
voir p.1, No. 20)
(SATA3_1:
voir p.1, No. 19)
SATA3_0 SATA3_1
SA
TA3_2
SA
TA3_3
Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
* Si M2_2 est occupé par un
périphérique M.2 type SATA,
SATA3_0 est désactivé.
Embase USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 24)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Cette carte mère comprend un
connecteur. Cette embase
USB 2.0 peut prendre en charge
deux ports.
Embases USB 3.2 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 11)
(USB3_7_8 à 19 broches)
(voir p.1, No. 10)
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
Cette carte mère comprend deux
connecteurs. Chaque embase
USB 3.2 Gen1 peut prendre en
charge deux ports.
Embase USB 3.2 Gen1
Type C sur panneau avant
(USB31_TC_1 à 20 broches)
(voir p.1, No. 9)
USB Type-C Cable
Cette carte mère comprend une
embase USB 3.2 Gen1 Type C sur
le panneau avant. Cette embase
sert à connecter un module
USB 3.2 Gen1 pour des ports
USB 3.2 Gen1 supplémentaires.
