120
Polsk
i

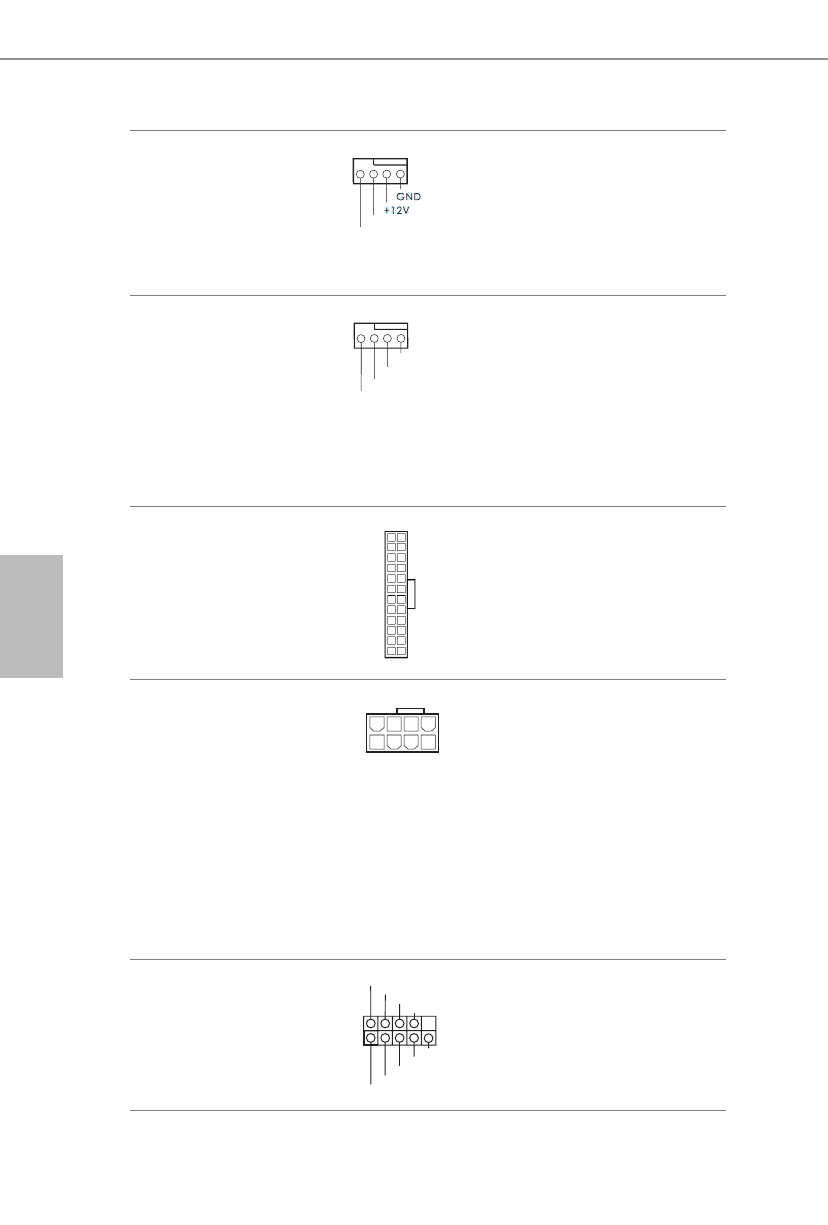

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 4)
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
4 3 2 1
Ta płyta główna udostępnia
4-pinowe złącze wentylatora CPU
(Cichy wentylator). Jeśli planowane
jest podłączenie 3-pinowego
wentylatora CPU, należy je
podłączyć do pinów 1-3.
Złącze wentylatora pompy
wodnej /CPU
(4-pinowe CPU_FAN2/
WP)
(sprawdź s.1, Nr 5)
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia
wodnego CPU. Jeśli planowane
jest podłączenie 3-pinowego
wentylatora chłodzenia wodnego
CPU, należy je podłączyć do pinów
1-3.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 8)
12
1
24
13
Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego
zasilacza ATX, należy podłączyć je
wzdłuż pinu 1 i pinu 13.
Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
4 1
8 5
Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX 12 V.
W celu użycia 4-pinowego zasilacza
ATX, należy podłączyć je wzdłuż
pinu 1 i pinu 5.
*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający jest
przeznaczony do CPU, a nie do
karty graficznej. Nie podłączaj
do tego złącza kabla zasilającego
PCIe.
Złącze główkowe portu
szeregowego
(9-pinowe COM1)
(sprawdź s.1, Nr 25)
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
To złącze główkowe COM1
obsługuje moduł portu
szeregowego.
