B660 Pro RS

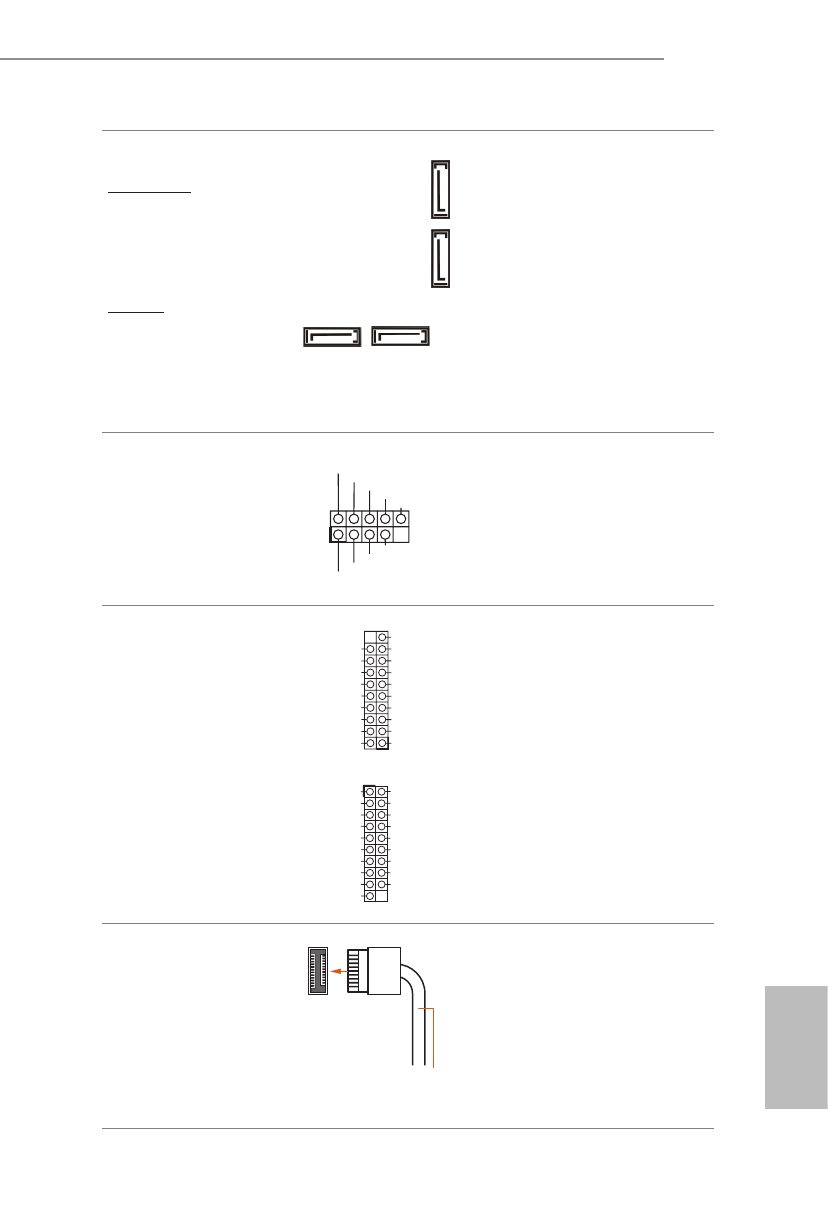

Serial ATA3 Connectors
Right Angle:
(SATA3_2:
see p.1, No. 14)
(SATA3_3:
see p.1, No. 13)
Vertical:
(SATA3_0:
see p.1, No. 20)
(SATA3_1:
see p.1, No. 19)
These four SATA3
connectors support SATA
data cables for internal
storage devices with up to 6.0
Gb/s data transfer rate.
* If M2_2 is occupied by
a SATA-type M.2 device,
SATA3_0 will be disabled.
USB 2.0 Header
(9-pin USB_3_4)
(see p.1, No. 24)
There is one header on this
motherboard. This USB
2.0 header can support two
ports.
USB 3.2 Gen1 Headers
(19-pin USB3_5_6)
(see p.1, No. 11)
(19-pin USB3_7_8)
(see p.1, No. 10)
There are two headers on
this motherboard. Each USB
3.2 Gen1 header can support
two ports.
Front Panel Type C USB
3.2 Gen1 Header
(20-pin USB31_TC_1)
(see p.1, No. 9)
There is one Front Panel
Type C USB 3.2 Gen1 Header
on this motherboard. This
header is used for connecting
a USB 3.2 Gen1 module for
additional USB 3.2 Gen1
ports.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
SATA3_0 SATA3_1
SA
TA3_2
SA
TA3_3
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
USB Type-C Cable
