154

简体中文

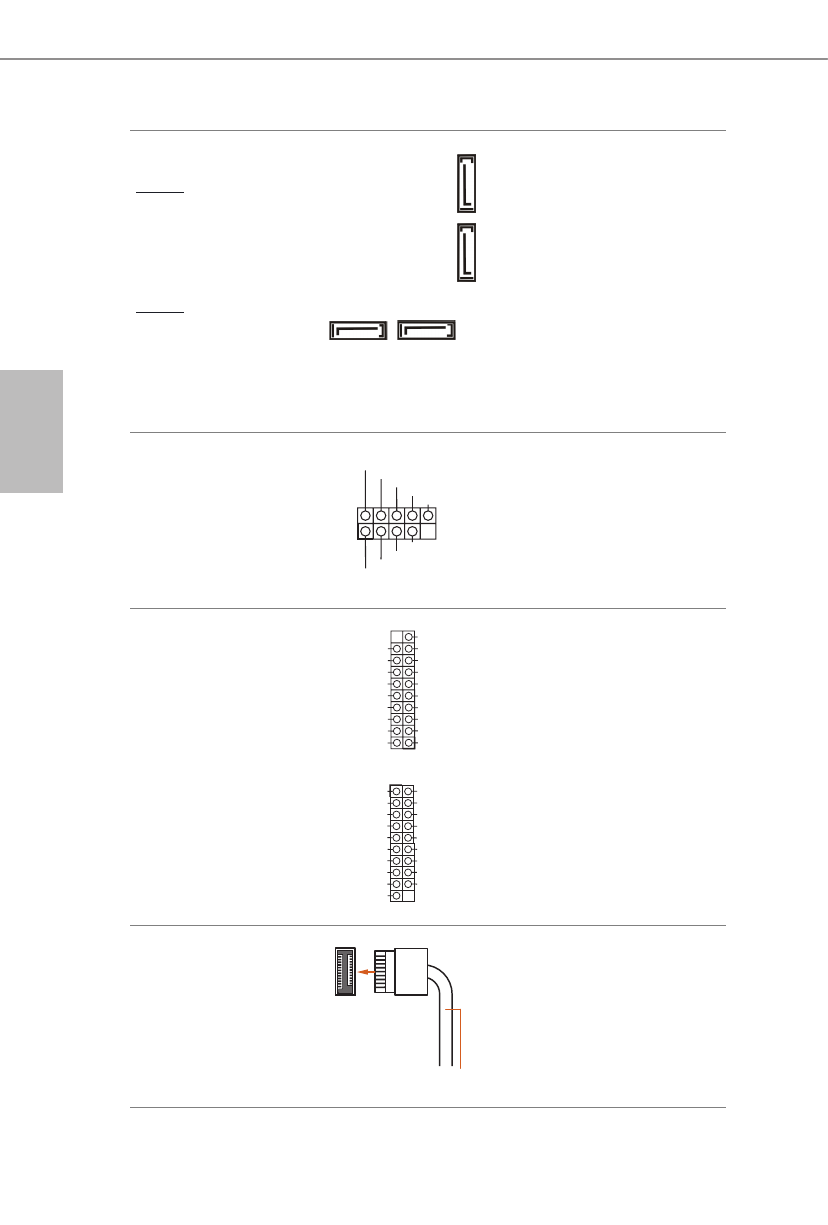

串行 ATA3 接口

直角：

（SATA3_2:

见第 1 页，第 14 个）

（SATA3_3:

见第 1 页，第 13 个）

垂直：

（SATA3_0:

见第 1 页，第 20 个）

（SATA3_1:

见第 1 页，第 19 个）

SATA3_0 SATA3_1

SA

TA3_2

SA

TA3_3

这四个 SATA3 接口支持最高

6.0 Gb/s 数据传输速率的内部

存储设备的 SATA 数据线。

* 如果 M2_2 被 SATA 型 M.2 设
备占用，SATA3_0 将被禁用。

USB 2.0 接头

（9 针 USB_3_4）

（见第 1 页，第 24 个）

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

此主板上有一个接脚。此 USB

2.0 接脚支持两个端口。

USB 3.2 Gen1 接脚

（19 针 USB3_5_6）

（见第 1 页，第 11 个）

（19 针 USB3_7_8）

（见第 1 页，第 10 个）

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

此主板上有 2 个接脚。每个

USB 3.2 Gen1 接脚可以支持两个

端口。

前面板类型 C USB 3.2

Gen1 接脚

（20 针 USB31_TC_1）

（见第 1 页，第 9 个）

USB Type-C Cable

此主板上有一个前面板类型 C

USB 3.2 Gen1 接脚。此接脚用于

连接 USB 3.2 Gen1 模块以获得

附加 USB 3.2 Gen1 端口。
