82
Español

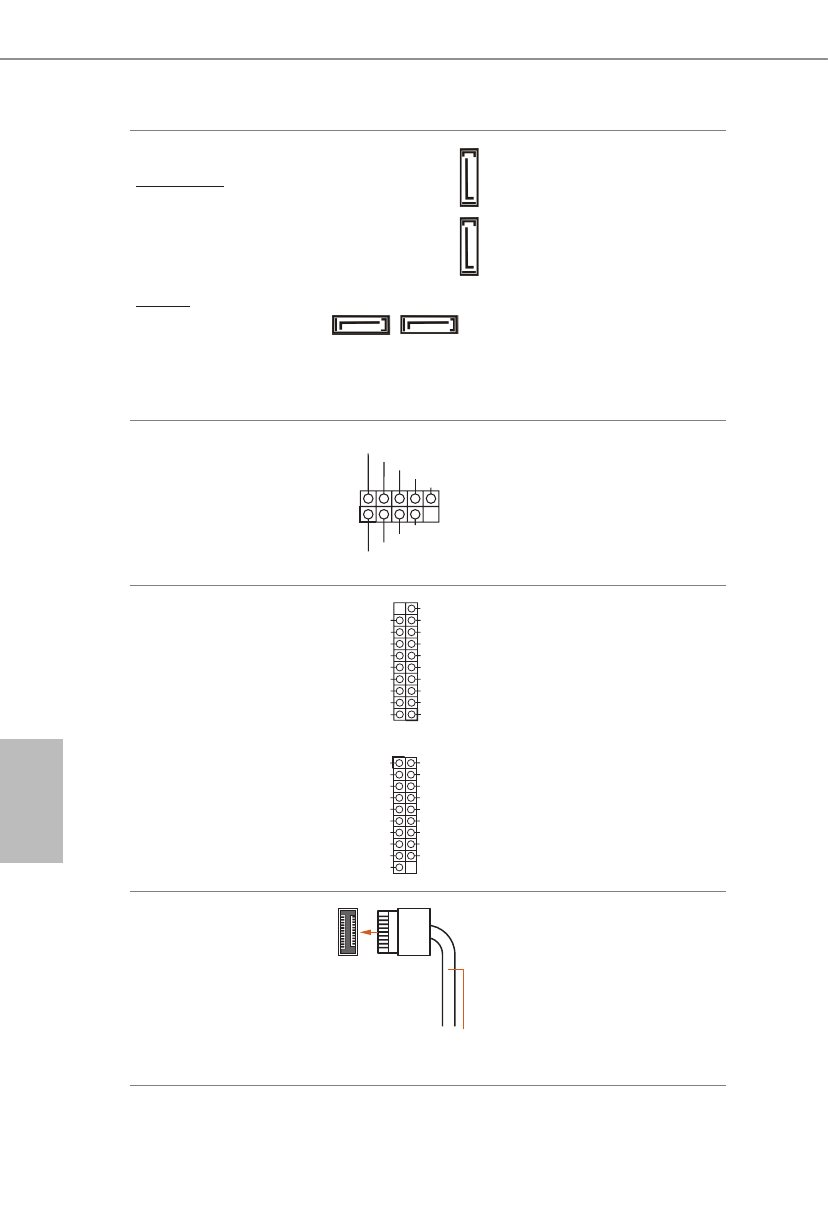

Conectores Serie ATA3
Ángulo recto:
(SATA3_2:
consulte la pág.1, nº 14)
(SATA3_3:
consulte la pág.1, nº 13)
Vertical:
(SATA3_0:
consulte la pág.1, nº 20)
(SATA3_1:
consulte la pág.1, nº 19)
SATA3_0 SATA3_1
SA
TA3_2
SA
TA3_3
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.
* Si M2_2 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_0 se deshabilitará.
Cabezal USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 24)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Esta placa base tiene otra base
de conexiones. Cada base de
conexiones USB 2.0 admite dos
puertos.
Cabezales USB 3.2 Gen1
(USB3_5_6 de
19 contactos)
(consulte la pág. 1, nº 11)
(USB3_7_8 de
19 contactos)
(consulte la pág. 1, nº 10)
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 3.2 Gen1 admite dos puertos.
Base de conexiones USB 3.2
Gen1 de tipo C en el panel
frontal
(USB31_TC_1 de
20 contactos)
(consulte la pág. 1, nº 9)
USB Type-C Cable
Existe una base de conexiones
USB 3.2 Gen1 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB 3.2
Gen1 para puertos USB 3.2 Gen1
adicionales.
