119

B660 Pro RS

Polsk

i

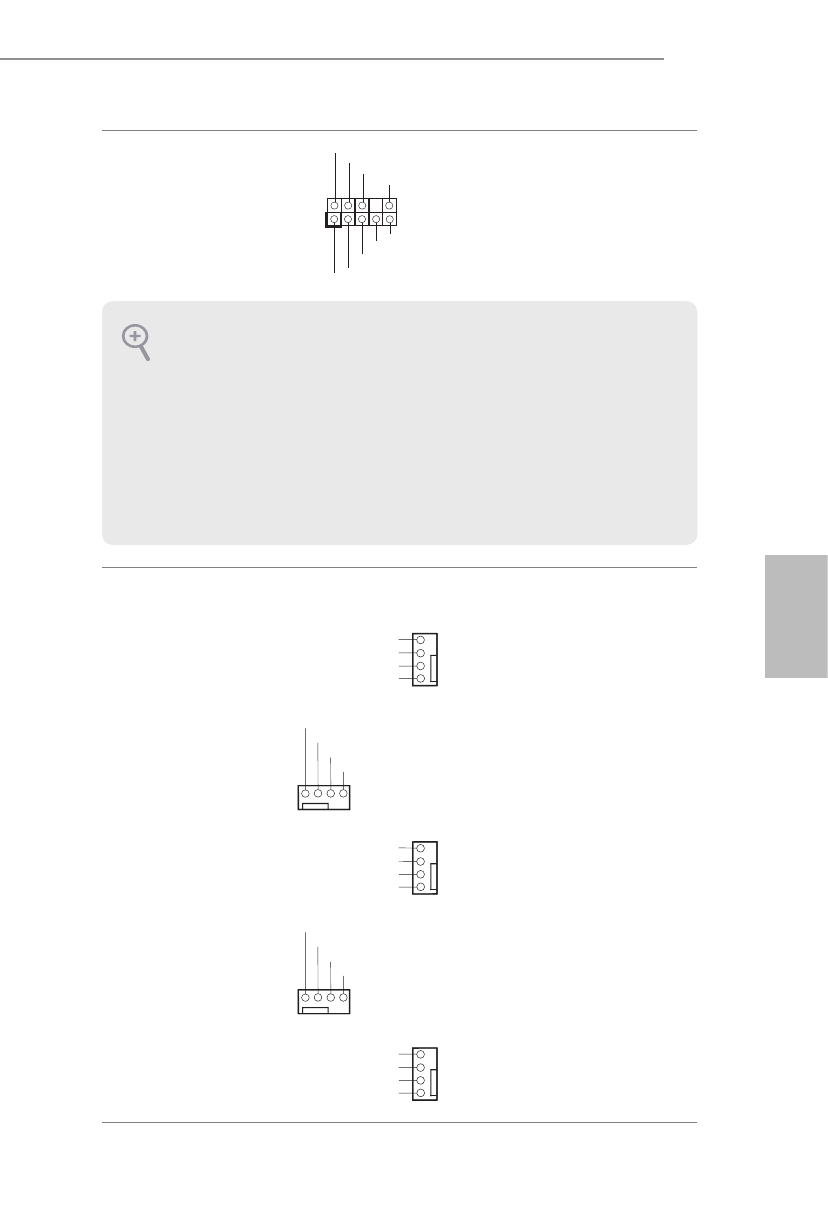

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 30)

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.

Złącza /wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/
WP)
(sprawdź s.1, Nr 31)

(4-pinowe CHA_FAN2/
WP)
(sprawdź s.1, Nr 23)

(4-pinowe CHA_FAN3/
WP)
(sprawdź s.1, Nr 12)

(4-pinowe CHA_FAN4/
WP)
(sprawdź s.1, Nr 21)

(4-pinowe CHA_FAN5/
WP)
(sprawdź s.1, Nr 15)

Ta płyta główna udostępnia pięć
4-pinowych złączy wentylatora
obudowy chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora chłodzenia
wodnego obudowy, należy go
podłączyć do pinów 1-3.

1.  High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód

panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać

instrukcje z naszego podręcznika i podręcznika obudowy.

2.  Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio

panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.

B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.

C. Podłącz uziemienie (GND) do uziemienia (GND).

D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać

dla panelu audio AC’97.

E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek

Control i wyreguluj “Głośność nagrywania”.

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2

1

1    2    3    4

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2

1

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2

1

1    2    3    4

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE
