131

B660 Pro RS

한 국 어

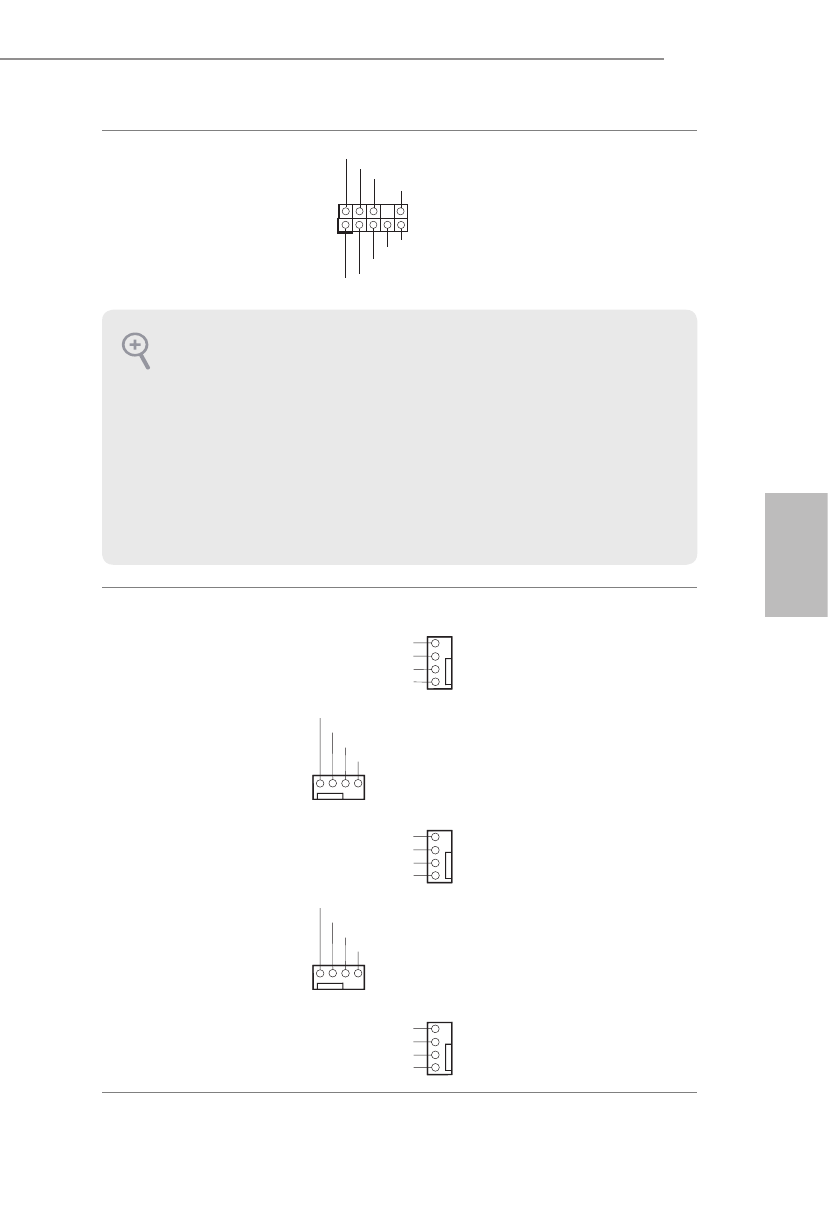

전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 30 번 항목 참조 )

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

이 헤더는 오디오 장치를 전면
오디오 패널에 연결하는 데
사용됩니다 .

섀시 / 워터 펌프 팬 커넥터
(4 핀 CHA_FAN1/WP)
(1 페이지 , 31 번 항목 참조 )

(4 핀 CHA_FAN2/WP)
(1 페이지 , 23 번 항목 참조 )

(4 핀 CHA_FAN3/WP)
(1 페이지 , 12 번 항목 참조 )

(4 핀 CHA_FAN4/WP)
(1 페이지 , 21 번 항목 참조 )

(4 핀 CHA_FAN5/WP)
(1 페이지 , 15 번 항목 참조 )

이 마더보드에는 4 핀 수냉식
섀시 팬 커넥터 5 개가 탑재되어
있습니다 . 3 핀 섀시 수냉식
쿨러 팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .

1.

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가
HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을
설치하십시오 .

2.

AC’97

 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에

설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 .

AC’97

 오디오

패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Recording
Volume( 녹음 볼륨 )”을 조정합니다 .

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4
3
2
1

1    2    3    4

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4
3
2
1

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4
3
2
1

1    2    3    4

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE
