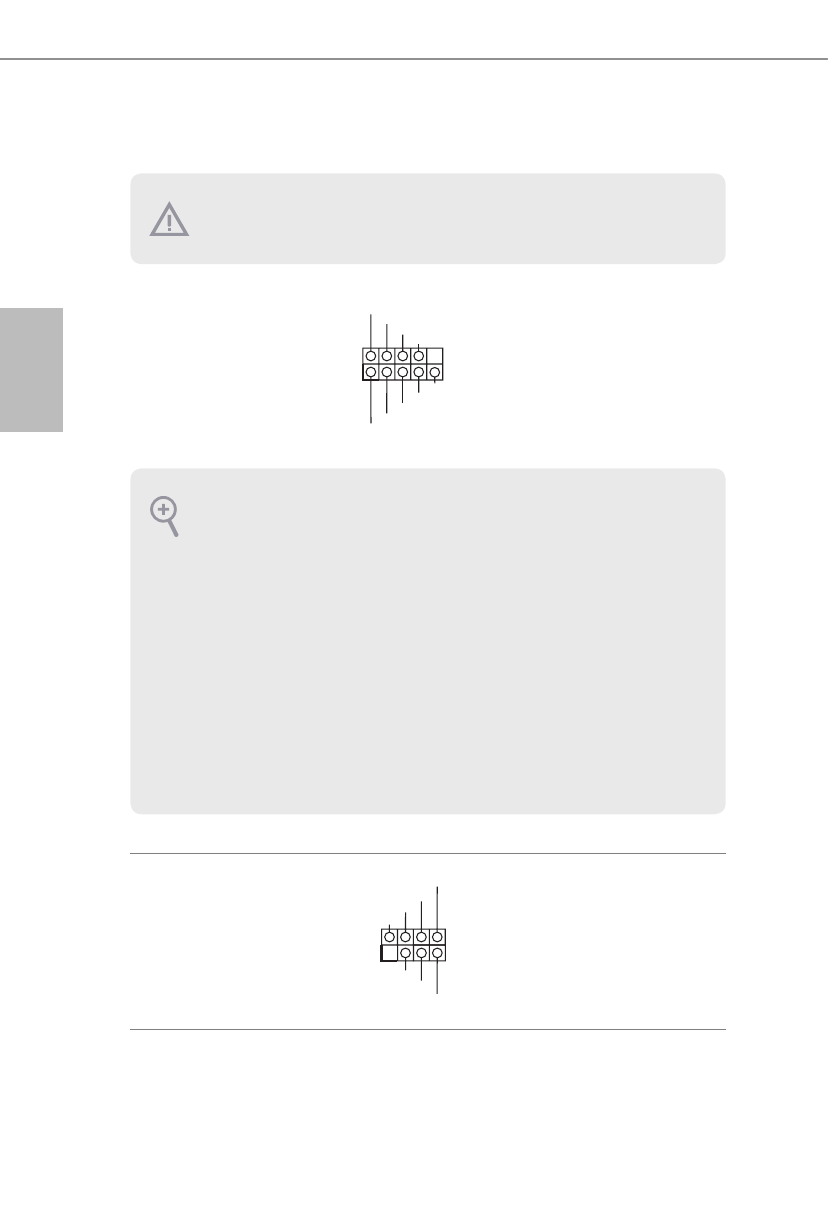

1.4 板載排針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在
排針及接頭上，將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
（請參閱第 1 頁，編號 18）
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
請依照以下的針腳排列將機殼
上的電源按鈕、重設按鈕及系
統狀態指示燈連接至此排針。
在連接纜線之前請注意正負針
腳。
機殼防護及喇叭排針
(7-pin SPK_CI1)
（請參閱第 1 頁，編號 29）
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
機殼防護排針連接至此排針。
PWRBTN（電源按鈕）：
連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。
RESET（重設按鈕）：
接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重設按
鈕即可重新啟動電腦。
PLED（系統電源 LED）：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進
入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED
會熄滅。
HDLED（硬碟活動 LED）：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，
請確定佈線及針腳指派皆正確相符。
