98
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Передний редуктор (Жидкость Demand Drive)
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указанными в таблице регламента технического обслуживания, начинающейся на стр.
88. См таблицу на стр 92. На стр. 143 указаны каталожные номера продуктов POLARIS.
Заменяйте каждые 25 моточасов ADC (экстремальная эксплуатация). Экстремальной
эксплуатацией считается:
• эксплуатация при работе ADC в течение длительных периодов времени
• постоянная эксплуатация системы ADC в горной местности
• эксплуатация системы полного привода только в режиме ADC
Подсказка:
При появлении избыточного шума при работе ADC, замените
рабочую жидкость и масло редуктора. Если шум присутствует после
замены, обратитесь к дилеру Polaris.
Используйте рекомендованную жидкость. Использование других жидкостей приведет
к неверной работе узла. Поддерживайте уровень масла по кромку заливного отверстия.
Заливная пробка расположена с правой стороны редуктора. Сливная пробка располо-
жена с правой стороны на дне редуктора.
Проверка уровня
1. Расположите технику на ровной
поверхности. Снимите залив-
ную пробку. Проверьте уровень
жидкости.
2. Если нужно, добавьте рекомен-
дованного масла до нижней
кромки заливного отверстия.
3. Установите заливную пробку.
Затяните в соответствии со спе-
цификацией.
Замена жидкости
1. Расположите технику на ровной поверхности. Снимите залив-
ную пробку.
2. Расположите емкость для использованного масла под сливной
пробкой. Снимите сливную пробку. Полностью слейте масло.
3. Очистите и установите сливную пробку. Затяните в соответст-
вие со спецификацией.
4. Долейте масло при необходимости.
5. Установите заливную пробку. Затяните в соответствии со спе-
цификацией.
6. Проверьте отсутствие утечек. Правильно утилизируйте исполь-
зованное масло.

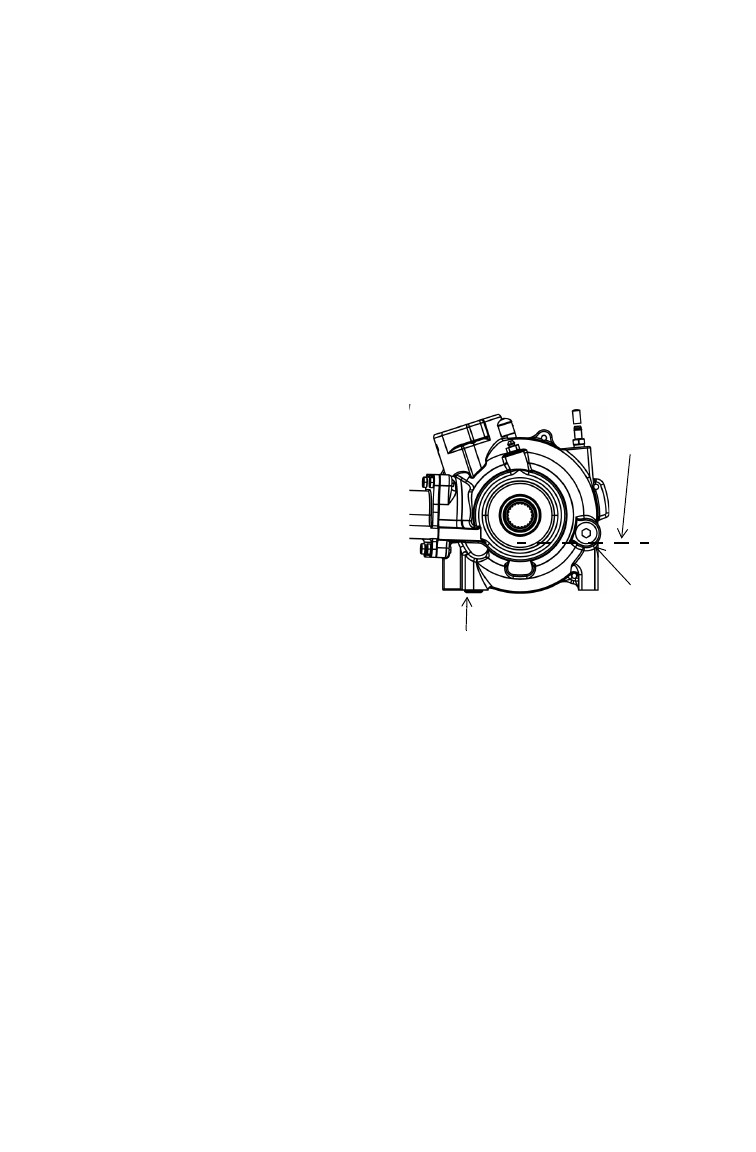

Сливная
пробка
Заливная
пробка
Уровень
