30
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Главный тормозной цилиндр/Тормозная жидкость
Переполнение главного цилиндра может стать причиной подклинивания
или полной блокировки колес, что может привести к травмам или несчаст-
ному случаю. Поддерживайте необходимый уровень тормозной жидкости.
Не переливайте.
Оставшуюся во флаконе тормозную жидкость хранить или использовать
запрещается. Тормозная жидкость гигроскопична, что означает, что она
быстро набирает влагу из воздуха. Наличие влаги приводит к снижению
температуры кипения тормозной жидкости и ранней потере эффективно-
сти тормозов, следовательно, несчастному случаю или серьезной травме.
После открытия флакона тормозной жидкости утилизируйте неиспользо-
ванную жидкость.
Проверьте уровень тормозной
жидкости перед каждой поезд-
кой.
1. Расположите технику на
ровной поверхности.
2. Поверните руль так, чтобы
бачок располагался горизон-
тально.
3. Уровень тормозной жидко-
сти виден через пластиковое
смотровое окно в тормозном
бачке. Если жидкости доста-
точно, смотровое окно черное. Окно будет прозрачным, если
необходимо долить жидкость.
4. При необходимости отверните винты крепления крышки и
долейте жидкость в резервуар.
Не
переливайте
.
Долейте тор-
мозную жидкость DOT 4.
5. Установите на место крышку. Момент затяжки 8 Нм.
ВНИМАНИЕ

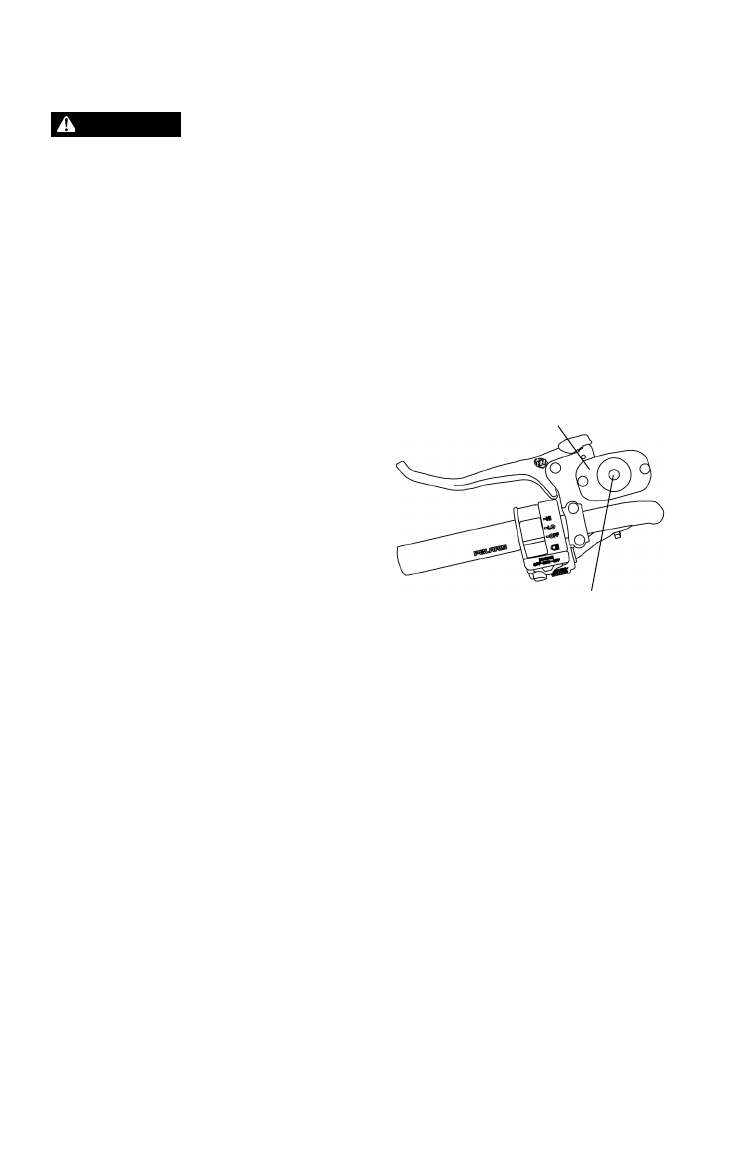

Главный тормозной
цилиндр
Смотровое
окно
