102
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

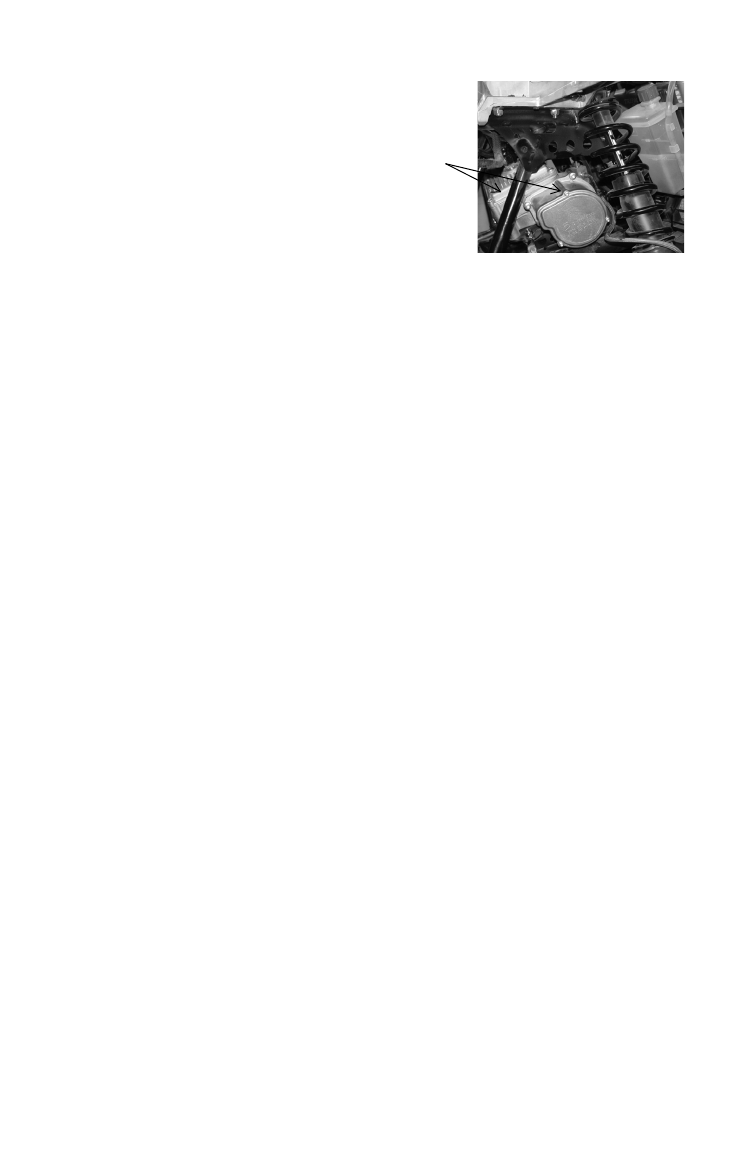

Электроусилитель руля
Если ваш снегоболотоход осна-
щен электроусилителем руле-
вого управления производите
очистку указанных областей
как можно чаще для обеспече-
ния охлаждения устройства.
Тщательно очищайте.
Рулевое управление
Необходимо периодически проверять рулевое управление на пред-
мет отсутствия не затянутых болтов и гаек. При обнаружении не
затянутых элементов крепления, обратитесь к вашему дилеру
Polaris.
Система охлаждения
Уровнем охлаждающей жидкости управляет специальная система.
В эту систему входят расширительный бачок, горловина радиатора,
клапан сброса давления в крышке и соединительный шланг.
При тепловом расширении охлаждающей жидкости ее часть пере-
брасывается в расширительный бачок. При снижении температуры
необходимое количество жидкости перебрасывается из бачка
обратно в систему.
Некоторое понижение уровня охлаждающей жидкости на новых
снегоболотоходах - нормальное явление, связанное с само-прокач-
кой системы охлаждения. Доливайте необходимое количество реко-
мендуемой охлаждающей жидкости в расширительный бачок,
чтобы поддерживать ее уровень.
Polaris рекомендует применять антифриз Polaris 60/40 или 50/50.
Антифриз POLARIS предварительно смешан и уже готов к исполь-
зованию. Не разбавляйте его водой. На стр. 143 указаны каталож-
ные номера продуктов POLARIS.
Всегда следуйте рекомендациями производителя по смешиванию
антифриза. Обратитесь к вашему дилеру за рекомендациями по
применению антифриза в вашем районе эксплуатации.
Часто
очищайте
