ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

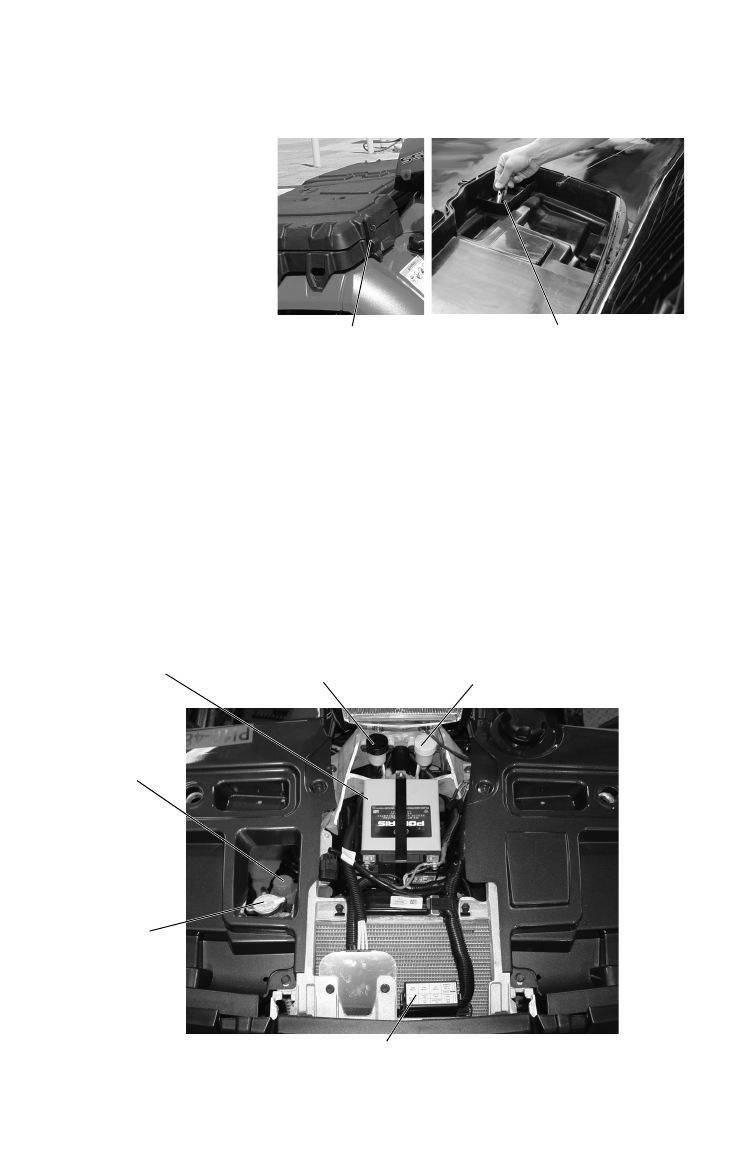

Передний багажный короб
Для доступа под багажное отделение - откройте его.
1. Откройте фиксаторы
и откройте крышку.
2. Ослабьте анкерные
фиксаторы багаж-
ного отделения.
3. Закройте крышку
отделения и припод-
нимите незакре-
пленную часть
отделения. Повер-
ните короб вверх
4. Для полного снятия переднего багажного отделения сдвиньте багаж-
ное отделение назад и поднимите его вверх.
5.
Всегда
надежно
закрепляйте
багажное
отделение
перед
началом
эксплуатации
снегоболотохода
.
Под площадкой находятся:
• Крышка радиатора
• Расширительный бачок для
охлаждающей жидкости
• Резервуар тормозной жид-
кости
• Электрические элементы
• Резервуар жидкости ADC
• Батарея
Фиксаторы крышки
Фиксаторы багажного
отделения
Резервуар
жидкости ADC
Резервуар
тормозной
жидкости
Крышка
радиатора
Крышка
расширительного
бачка
Электрические элементы
Батарея
