114
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Замена предохранителя
Невозможность запуска двигателя, а также иные неполадки в элек-
трической системе, могут указывать на выход из строя плавкого
предохранителя. Выявите и устраните короткое замыкание цепей,
которое привело к выходу из строя предохранителя. Запасные пре-
дохранители поставляются в монтажном блоке.

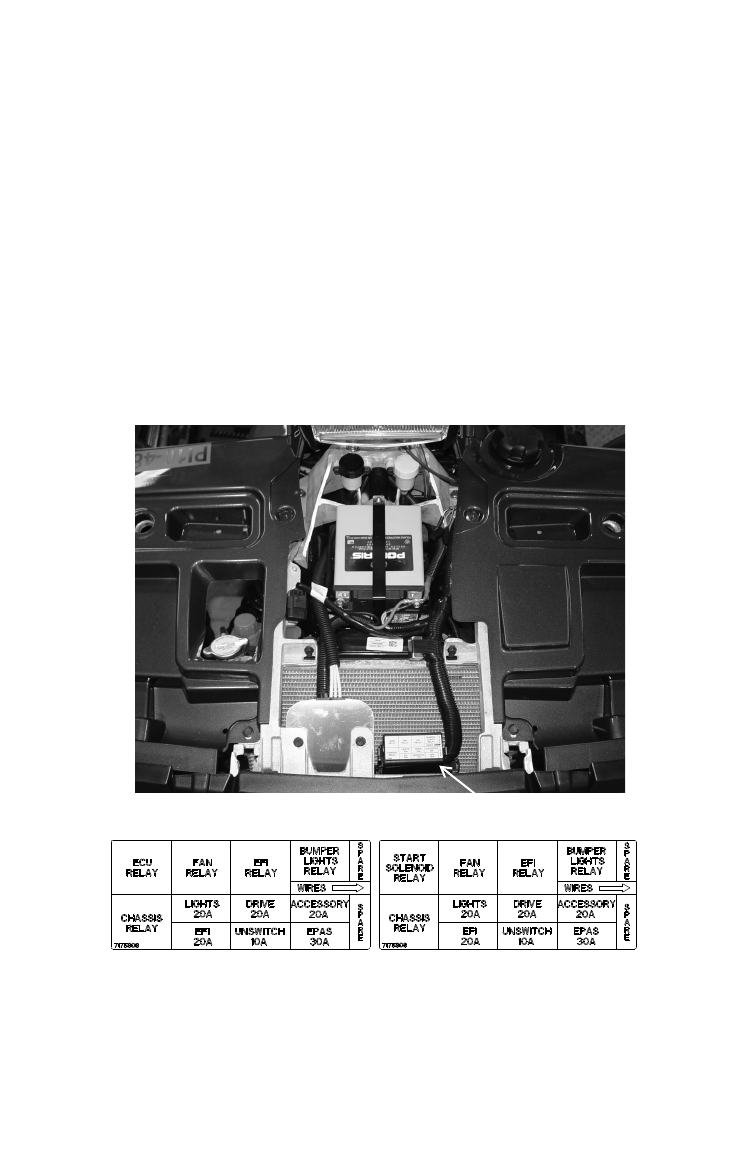

1. Под площадкой находится монтажный блок предохранителей
См. стр. 36.
2. Снимите крышку монтажного блока предохранителей.
3. Достаньте подозрительный предохранитель. Если он сгорел,
установите новый предохранитель аналогичного номинала.
4. Установите крышку монтажного блока предохранителей.
5. Закройте и зафиксируйте крышку.
550
850
Блок предохранителей
