ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Система полного привода
Система полного привода
управляется переключателем
4X4 switch.
Режим ADC 4X4
Когда включен режим ADC
4X4, система ADC обеспечи-
вает торможение двигателем
всех четырех колес на спуске.
Всегда включайте режим 4X4
ADC перед спуском или подъе-
мом на холм. См. стр. 39.
Режим 4X4
Когда переключатель нахо-
дится в положении 4X4, у сне-
гоболотохода задействована
система полного привода, и
загорается индикатор 4X4.
Находясь в этом режиме снего-
болотоход автоматически бло-
кирует все 4 колеса, как только
задние колеса начинают терять
сцепление с грунтом. Как
только сцепление с грунтом задних колес восстанавливается,
момент начинает передаваться лишь на задние колеса.
На мягких грунтах, которые обеспечивают проскальзывание колес
(земля, песок, снег и др), снегоболотоход может оставаться в
режиме 4X4 сколь угодно долго. Не рекомендуется производить
резкие маневры на твердых покрытиях (асфальт, бетон и др.). При
резких разворотах на твердых покрытиях возможно повреждение
внутренних элементов переднего редуктора. Данный снегоболото-
ход обеспечивает автоматическое включение режима 4X4 при дви-
жении задним ходом, если выбран один из соответствующих
режимов
Режим 2X4
Снегоболотоход находится в режиме заднего привода, если пере-
ключатель находится в этом положении.

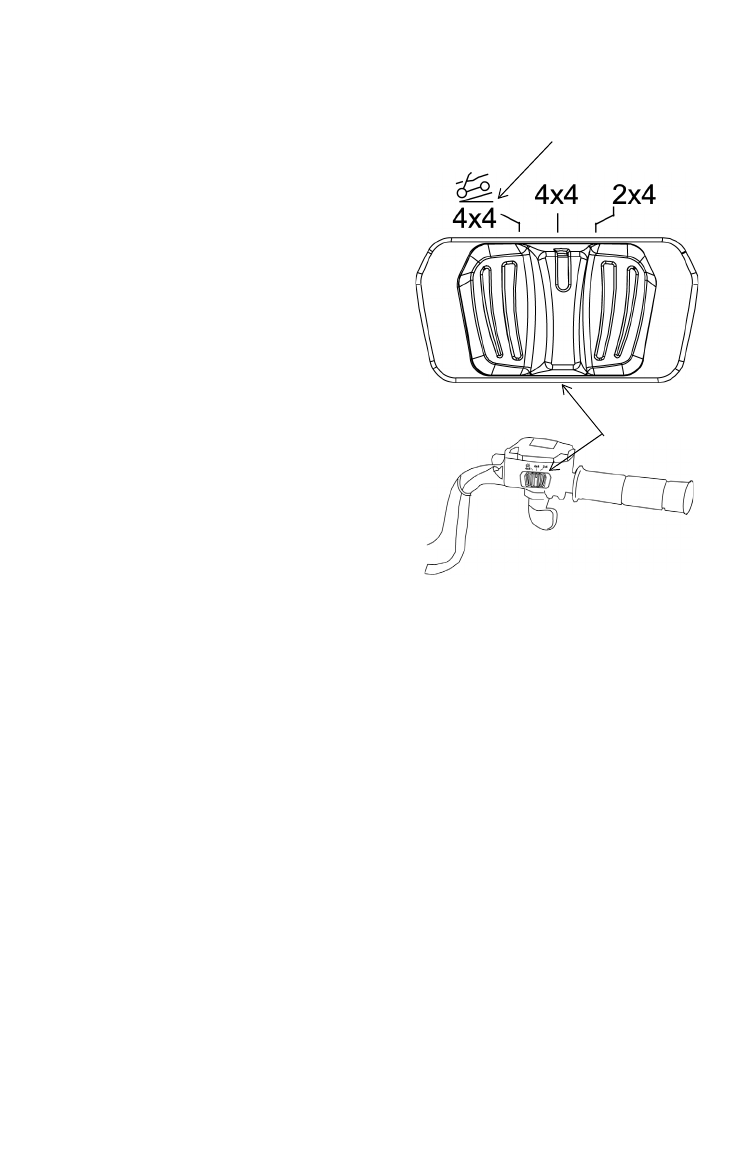

Переключатель
4Х4
ADC 4X4
