118
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары
Замена фар

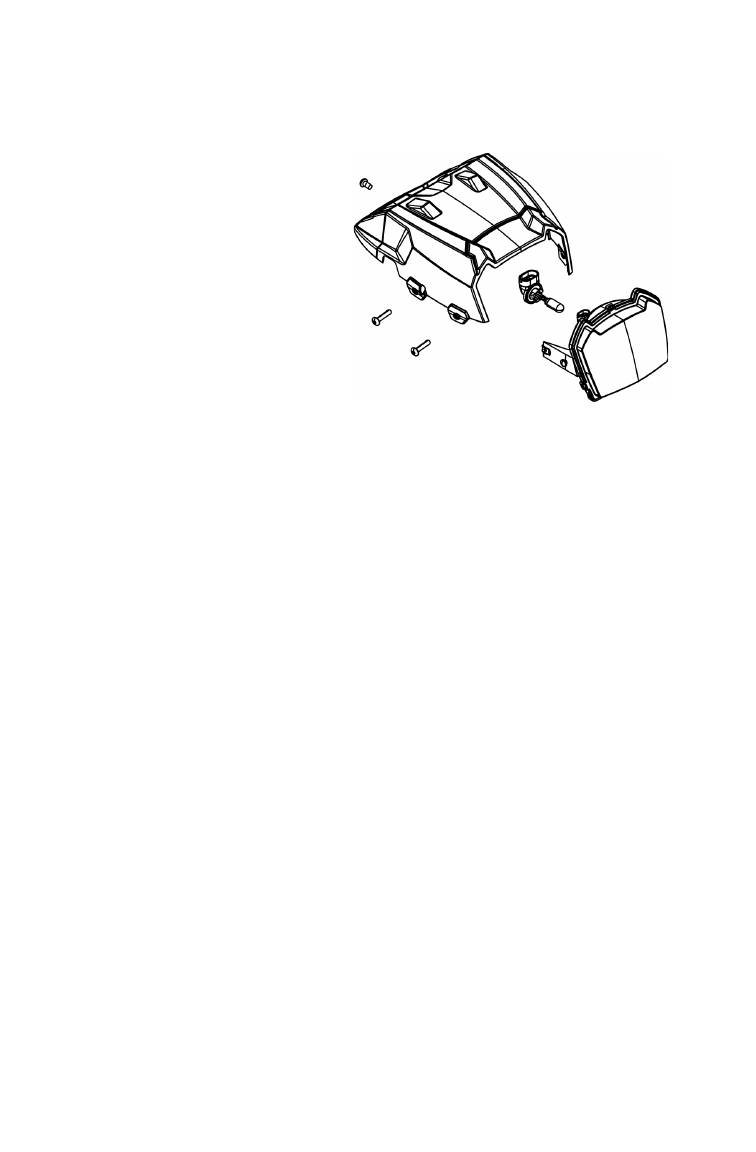

1. Снимите 5 винтов.
2. Снимите корпус, отсое-
динив спидометр от
проводки.
3. Отсоедините лампу от
проводки.
4. Используя маленькую
отвертку для снятия
фиксаторов с выступов
на фаре.
5. Потяните фару вверх,
для того, чтобы освобо-
дить ее.
6. Осторожно выньте фару вверх.
7. Следуйте процедуре в обратном порядке для сборки.
