26
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Кнопка Mode/Кнопка Оverride
На данном снегоболотоходе присутствует система ограничения
скорости при движение задним ходом, для снятия ограничения
нажмите кнопку Override
ВНИМАНИЕ!
Нажатие на кнопку Override при открытой дроссельной
заслонке ведет к потере контроля над транспортным средством и, как
следствие, травмам и гибели людей. Нажимайте кнопку Override только
при закрытой дроссельной заслонке.
Переключатель Override действует как переключатель MODE при
удержании около 1/2 секунды. См. описание информационного
центра водителя на стр. 40.
Подсказка:
Кнопка Override не будет функционировать, как кнопка MODE,
в режиме заднего хода.
Переключатель 4X4
Используйте переключатель для включения режимов ADC 4X4,
4X4 или 2X4. См. стр. 39. Данный снегоболотоход обеспечивает
автоматическое включение режима 4X4 при движении задним
ходом, если выбран один из соответствующих режимов
2x4
Trip 1
km
mi
RPM
F
E
88
:
88

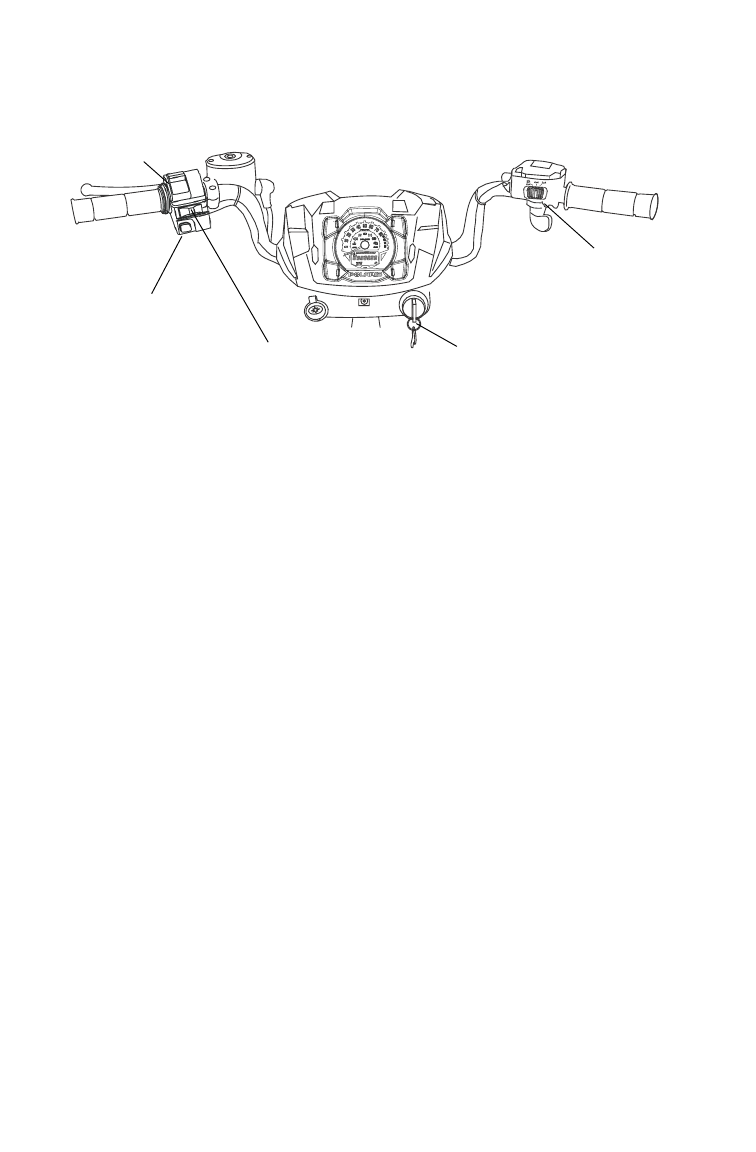

Переключатель
режимов
Mode/Reverse
Override
Замок
зажигания
Выключатель
двигателя
Переключатель
фар
Переключатель
режима 4Х4
