ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Рычаг тормоза
Эксплуатация снегоболотохода с «проваливающимся» рычагом тормоза
ЗАПРЕЩЕНА. Никогда не управляйте снегоболотоходом с излишне «мяг-
ким» рычагом тормоза. В случае неисправности обратитесь к дилеру для
проведения ремонта.

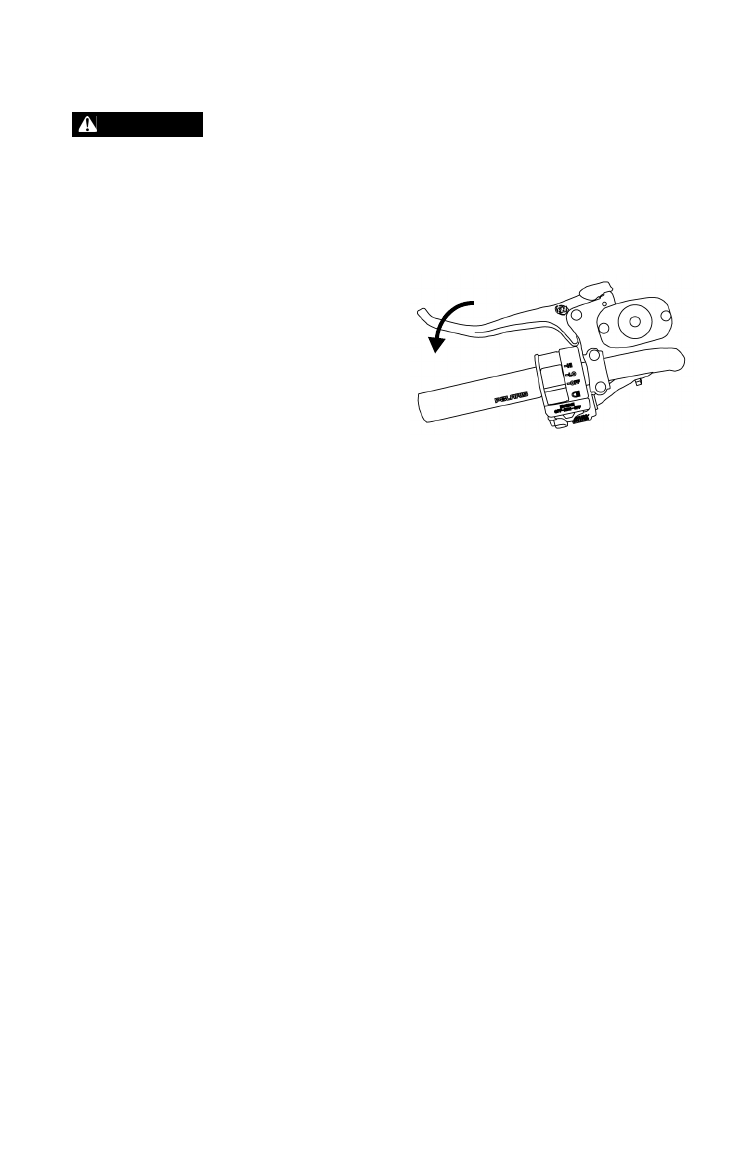

Передние и задние тормоза при-
водятся в действие нажатием на
рычаг тормоза в направлении к
рукоятке руля. Передние и задние
тормоза - дисковые, с гидравли-
ческим приводом, управляются
одним рычагом.
Перед поездкой проверьте ход
рычага тормоза и уровень тор-
мозной жидкости в главном
цилиндре. При нажатии рычаг тормоза должен оказывать заметное
сопротивление. «Проваливание» рычага указывает на утечку тор-
мозной жидкости или низкий уровень тормозной жидкости в глав-
ном цилиндре. Для правильной диагностики и ремонта тормозной
системы обратитесь к дилеру Polaris.
ВНИМАНИЕ
