108

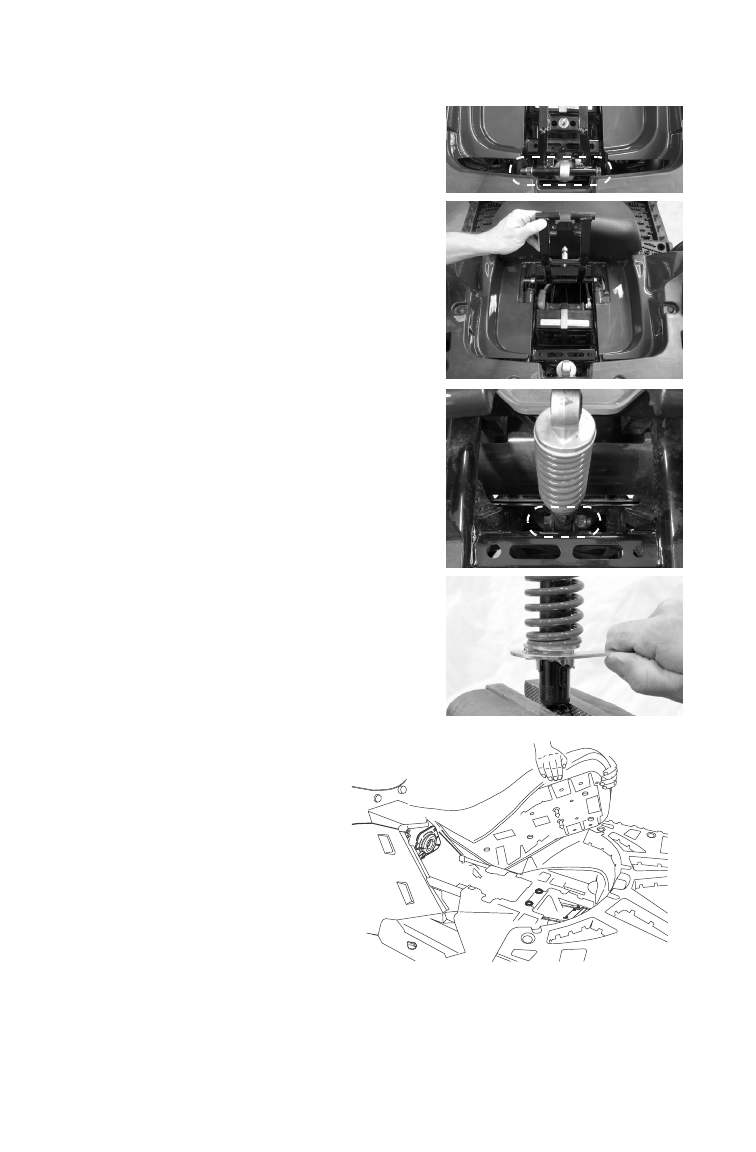

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Сиденья
Подвеска сиденья пассажира
1. Снимите сиденье пассажира.
2. Снимите элемент крепления упру-
гого элемента подвески сидения к
кронштейну сиденья.
3. Поверните кронштейн сиденья
вверх, чтобы добраться до
нижнего элемента крепления
упругого элемента. Снимите
нижний элемент крепления амор-
тизатора.
4. Снимите упругий элемент. При
необходимости регулировки,
используйте подходящий инстру-
мент. Отрегулируйте пружину по
желанию. Вращайте регулировоч-
ный кулачок влево для увеличения
затяжки пружины.
5. Установите упругий элемент.
6. Затяните верхний и нижний эле-
мент крепления моментом 51 Нм.
7. Установите сиденье.
Снятие сиденья води-
теля
1. Снимите сиденье пасса-
жира. См. стр. 107.
2. Возьмитесь за заднюю
часть сиденья.
3. Потяните сиденье вверх.
4. Снимите сиденье.
