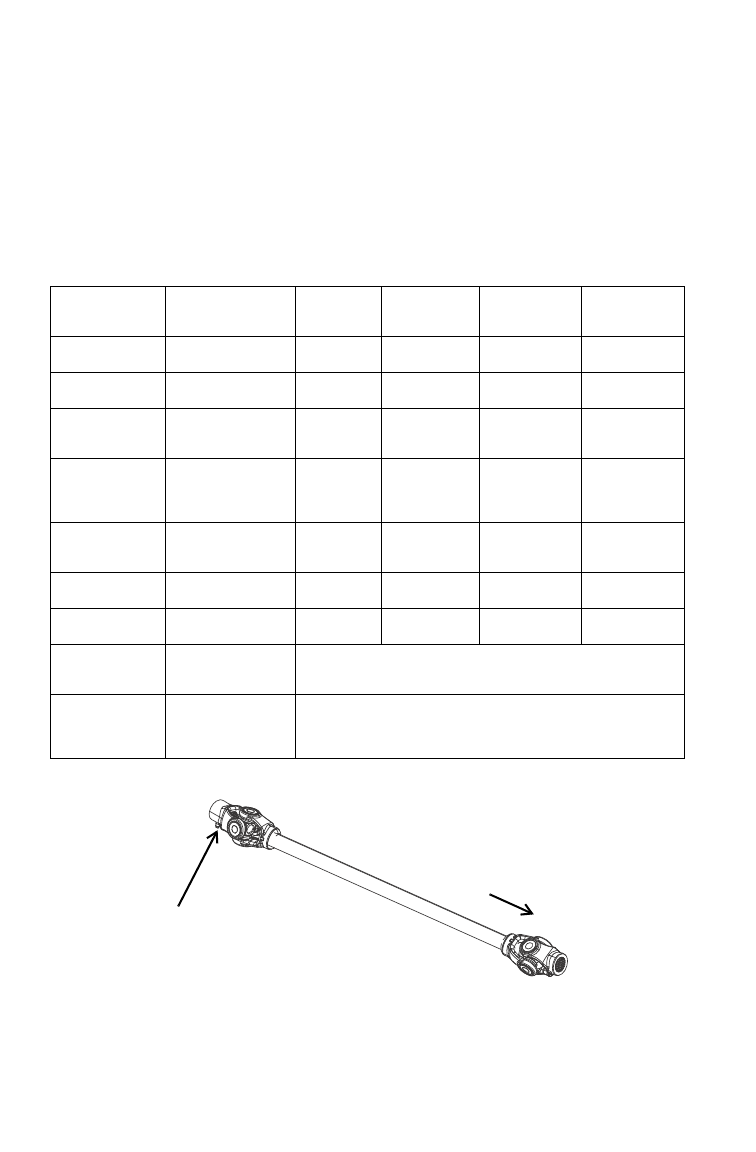

92
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рекомендации по смазке
Проверяйте и смазывайте все компоненты через интервалы, указан-
ные в регламенте ТО, стр. 88. Позиции, не перечисленные в регла-
менте, через общие интервалы смазки аналогичных узлов.
А-образные рычаги смазываются на заводе при установке и не
нуждаются в дополнительной смазке, кроме как при экстремальной
эксплуатации или по какой-то специальной причине, на усмотре-
ние владельца.
Элемент
Рекомендуемый
состав
Емкость
Затяжка
заливной
пробки
Затяжка
сливной
пробки
См. стр.
Масло
двигателя 550
PS-4 5W-50
4-Cycle Oil
1,9 л.
---
20- 23 Нм
Масло
двигателя 850
PS-4 5W-50
4-Cycle Oil
1,9 л
---
16 Нм
Трансмиссионное
масло
AGL Gearcase
Lubricant &
Transmission Fluid
1100 мл
14-19 Нм
14-19 Нм
Жидкость
Demand
Drive(Передний
редуктор)
Жидкость Demand
drive
275 мл
11-14 Нм
15 Нм
Масло заднего
редуктора
ATV Angle Drive
Fluid
210 мл
14-19 Нм
14-19 Нм
Тормозная
жидкость
DOT 4, Тормозная
жидкость
---
---
---
Жидкость ADC
Жидкость Demand
drive
---
---
---
Крестовины
переднего
кардана
U-Joint Grease
Смажьте фитинг (максимум 3 качка) раз в 800 км и для
консервации или после погружения во влажную среду.
А-образные
рычаги,
передние и
задние
POLARIS All-
Season Grease
Смажьте штуцеры после экстремальной эксплуатации
или когда подвеска начинает скрипеть.
Крестовины
переднего кардана
Перед
