131
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Регулировка развала и угла наклона поворотной оси
Не регулируется

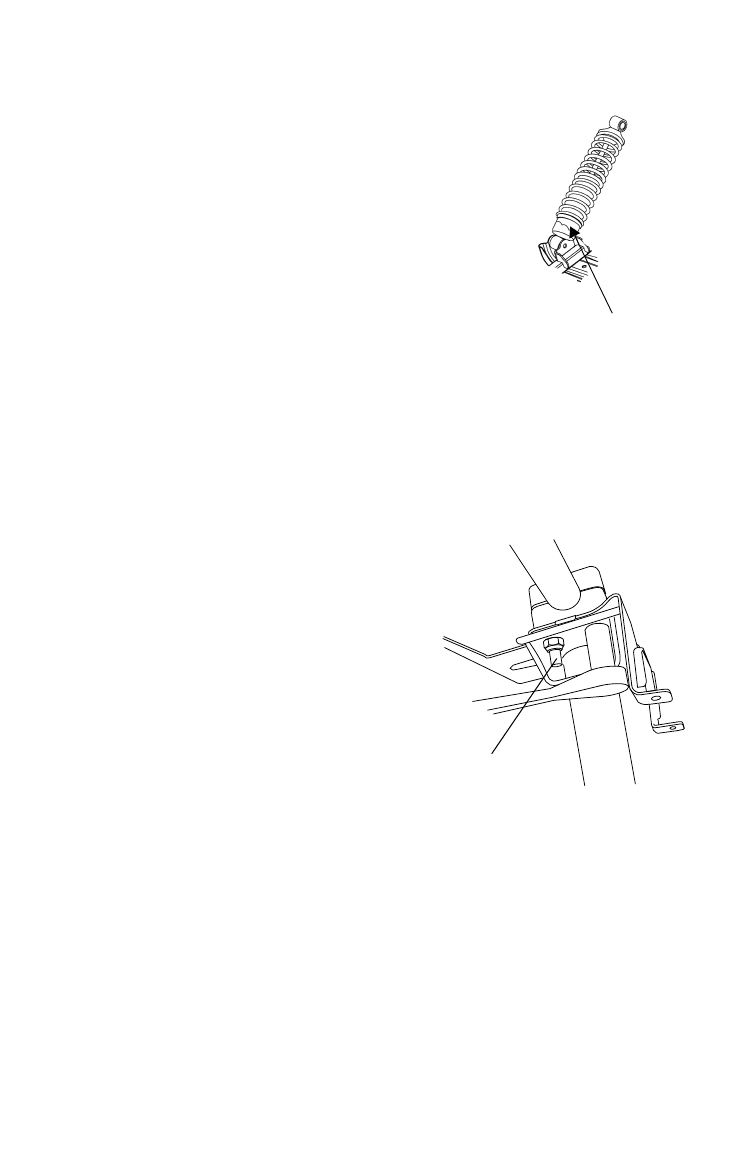

Задние пружины
Передние и задние пружины регули-
руются вращением регулятора. По
часовой стрелке для увеличения или
против часовой стрелке для уменьше-
ния жесткости. Пружины увеличен-
ной жесткости доступны к заказу у
авторизованного дилера Polaris.
Руль
Руль имеет возможность регулировки.
ВНИМАНИЕ!
Неверная регулировка или затяжка болтов регулировочного
блока не соответствующим моментом могут привести к ограничению управ-
ляемости или ослаблению крепления руля, что в свою очередь приведет к
потере управления и возможной травме или гибели. Строго следуйте при-
водимым ниже инструкциям. При необходимости Вы всегда можете обра-
титься за помощью к авторизованному дилеру Polaris.
1. Снимите верхний корпус
фары.
2. Ослабьте четыре болта кре-
пления руля.
3. Отрегулируйте положение
руля по высоте. Убедитесь,
что при повороте руля его
рукоятки не задевают за
топливный бак и другие
части машины.
4. Затяните два передних болта
моментом затяжки: 14-17
Нм, (14-17 Нм), затем два
задних болта. В задней части
зажимных блоков должен
оставаться зазор около 3 мм.
Регулятор
Рулевой
болт
