119
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары

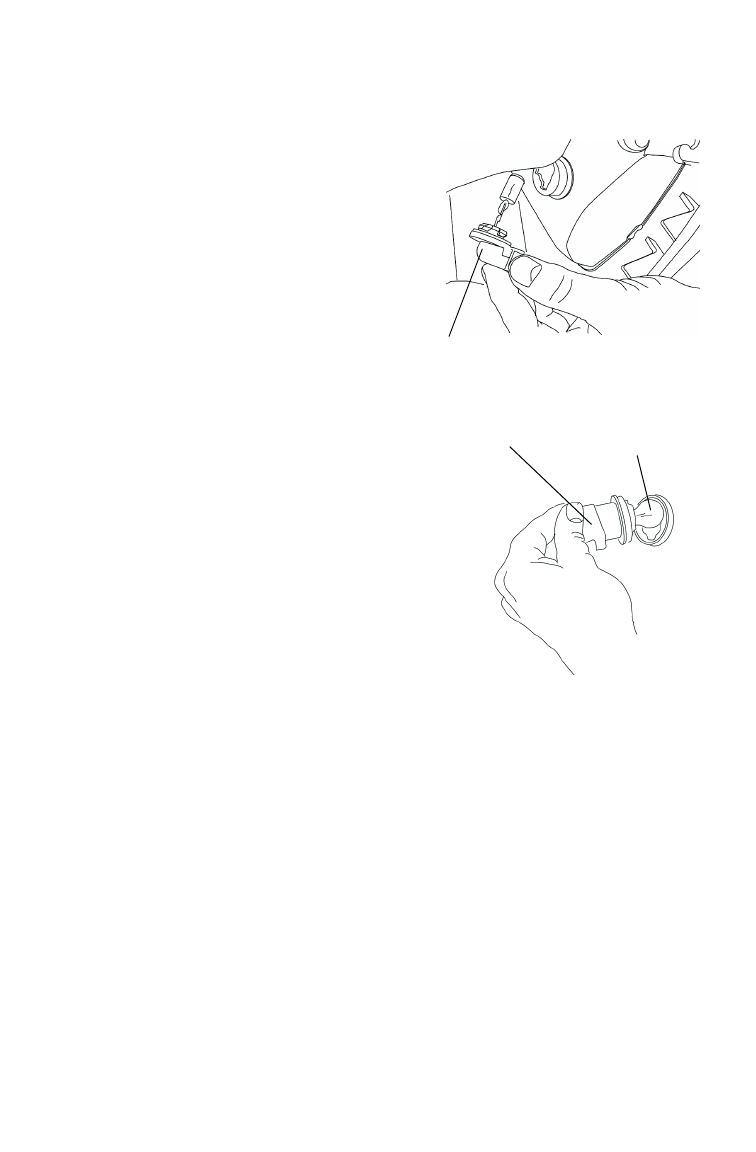

Замена ламп ближнего света
1. Отверните против часовой
стрелке заднюю часть фары.
Достаньте проводку и лампу из
корпуса фары.
2. Замените лампу.
3. Установите проводку обратно.
4. Заверните заднюю часть фары,
вращая ее по часовой стрелке.
Замена ламп задних фар/
стоп-сигналов
1. Снимите коннектор с фары.
2. Поверните лампу против часо-
вой стрелки, чтобы снять.
3. Установите новую лампу.
4. Установите коннектор на место.
5. Проверьте работу фар.
Проводка
Лампа
Коннектор
