101
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Масло заднего редуктора
Выполняйте периодическое техническое обслуживание в соответ-
ствии с интервалами, указываемыми в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 88. См таблицу на стр
92. На стр. 143 указаны каталожные номера продуктов POLARIS.
Заливная пробка располо-
жена на задней части редук-
тора. Для поддержания
гарантии на транспортное
средство замену масла в
коробке передач должен
производить дилер. Сливная
пробка расположена на дне
коробки передач.
Поддерживайте уровень
масла по кромку заливного
отверстия. Не переливайте.
Уровень масла
1. Расположите технику на
ровной поверхности.
2. Снимите заливную пробку. Проверьте уровень масла.
3. Если нужно, добавьте рекомендованного масла до нижней
кромки заливного отверстия. Не переливайте.
4. Установите заливную пробку. Затяните в соответствии со спе-
цификацией.
Замена масла
1. Расположите технику на ровной поверхности.
2. Расположите емкость для использованного масла под сливной
пробкой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Установите сливную пробку с новой прокладкой. Затяните в
соответствие со спецификацией.
5. Снимите заливную пробку. Долейте масло при необходимости.
Не переливайте.
6. Установите заливную пробку. Затяните в соответствии со спе-
цификацией.
7. Проверьте отсутствие утечек.
8. Правильно утилизируйте использованное масло.

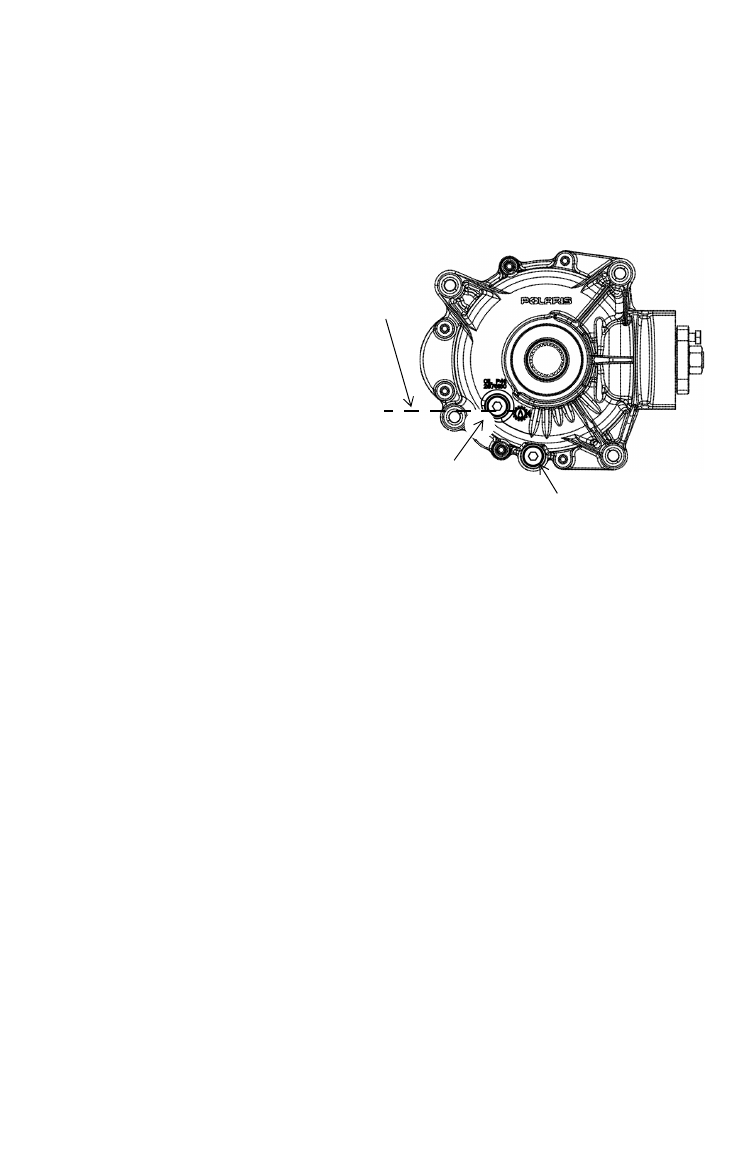

Сливная
пробка
Заливная
пробка
Уровень
