ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Шины
Установка колеса
1. Включите парковочную передачу.
2. Заблокируйте стояночный тормоз.
3. Поставьте колесо так, чтобы ниппель располагался снаружи, а
вращение колеса происходило в направлении, указанном стрел-
кой на шине.
4. Установите колесные гайки и затяните их от руки.
5. Опустите машину на землю.
6. Затяните колесные гайки. Момент затяжки указан в таблице.
ВНИМАНИЕ!
Незатянутые колесные гайки могут привести к откреплению
колеса при движении, что может привести к повреждениям, личным трав-
мам или смерти. Убедитесь, что все гайки затянуты в соответствие со спе-
цификацией.

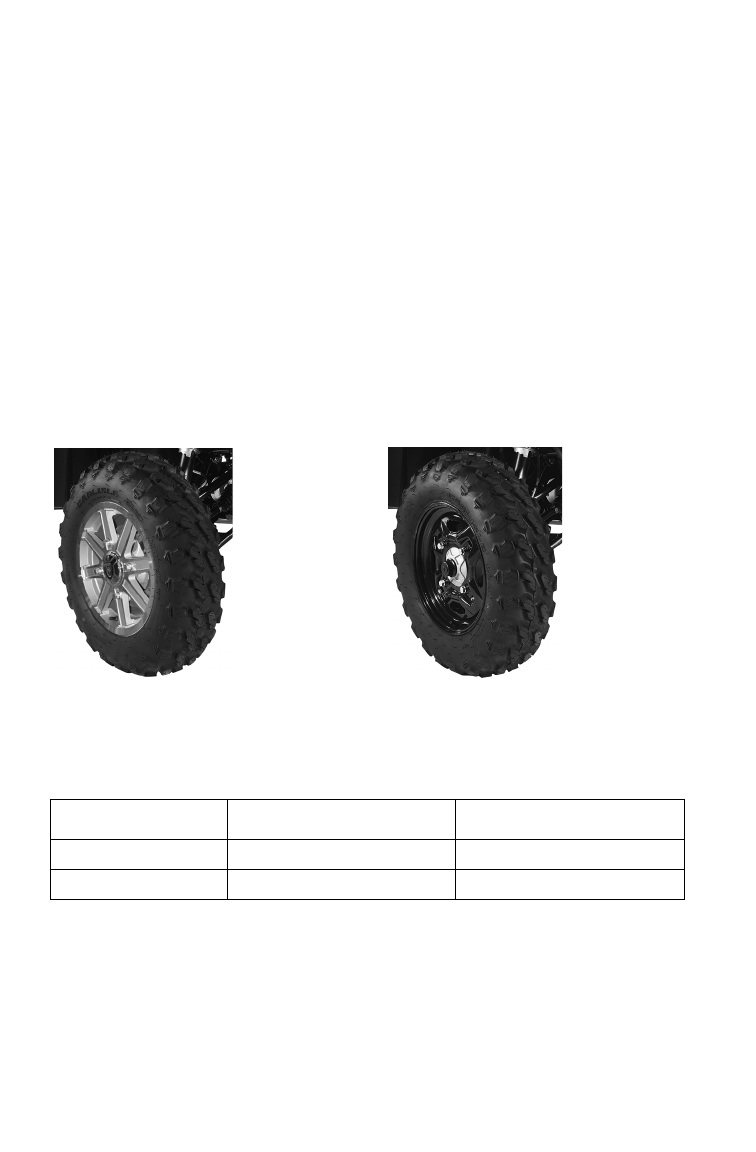

Спецификация по затяжке колесных гаек
Регулярно проверяйте затяжку колесных гаек.
Тип диска
Тип гайки
Момент затяжки
Алюминиевый
Удлиненная
102 Нм
Стальной
Удлиненная
61 Нм
Литые диски
Стальные диски
102 Нм
61 Нм
