34
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Электроусилитель рулевого управления (EPS)
Если на вашем снегоболотоходе установлен электроусилитель
рулевого управления, он включается в работа сразу же при включе-
нии зажигания. Электроусилитель продолжает функционировать в
любой момент при включенном двигателе. На стр. 41 приведена
информация по безопасности при использовании EPS.
Сиденье пассажира
Перед перевозкой пассажира убедитесь, что сиденье установлено и
надежно закреплено. Проверьте надежность фиксации сиденья,
потянув его вверх.
Если
фиксатор
не
функционирует
правильным
образом
-
не
перевозите
пассажира
.
Обратитесь к дилеру
POLARIS.
См. на стр. 107-108 с процедурой регулировки сиденья пассажира
См. стр. 107 с процедурой снятия и установки сиденья.

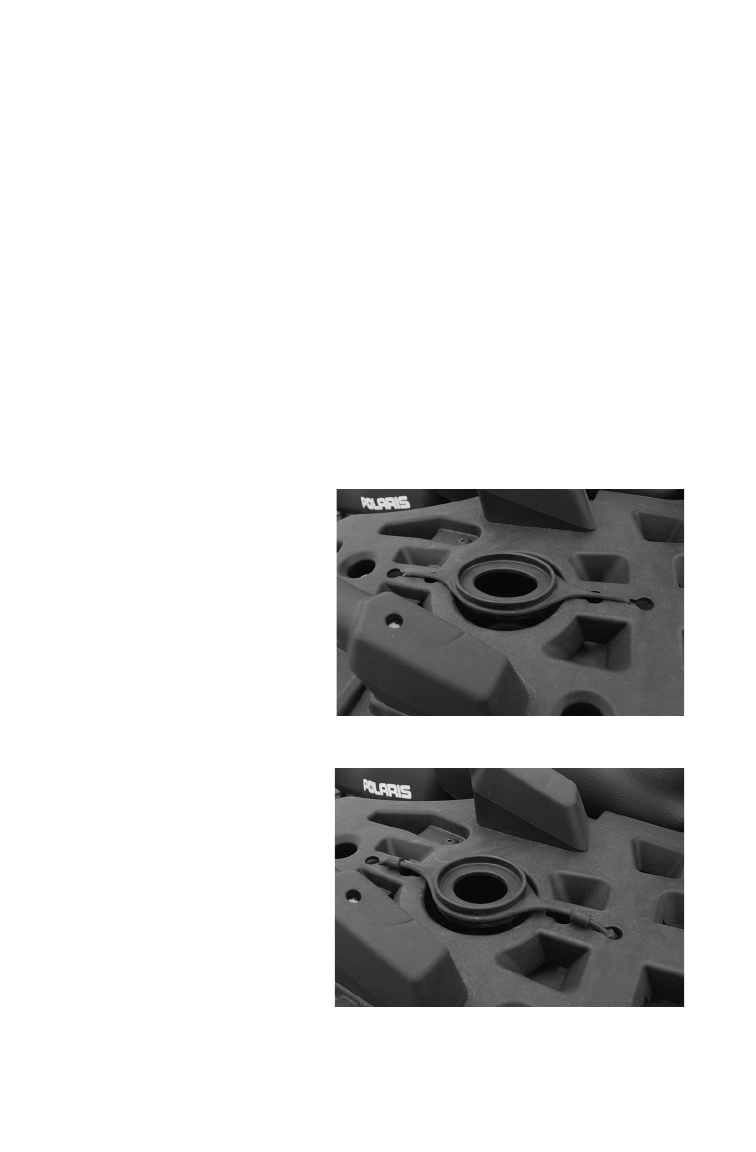

Подстаканники
Этот снегоболотоход уком-
плектован подстаканниками
с обеих сторон пассажир-
ского сиденья. Для того,
чтобы зафиксировать
емкость отсоедините фикса-
тор с одной стороны подста-
канника. Установите емкость
в подстаканник и установите
фиксатор поверх емкости.
Расположите фиксатор в
одном из отверстий для
закрепления емкости.
При отсутствии использова-
ния подстаканника, устанав-
ливайте фиксатор в
затянутое положение для
предотвращения утери фик-
сатора.
Затянутое положение
Менее затянутое положение
